Lampa uv do soldermaski ATK UV 350W

Lampa - naświetlacz do soldermaski ATK UV 350W

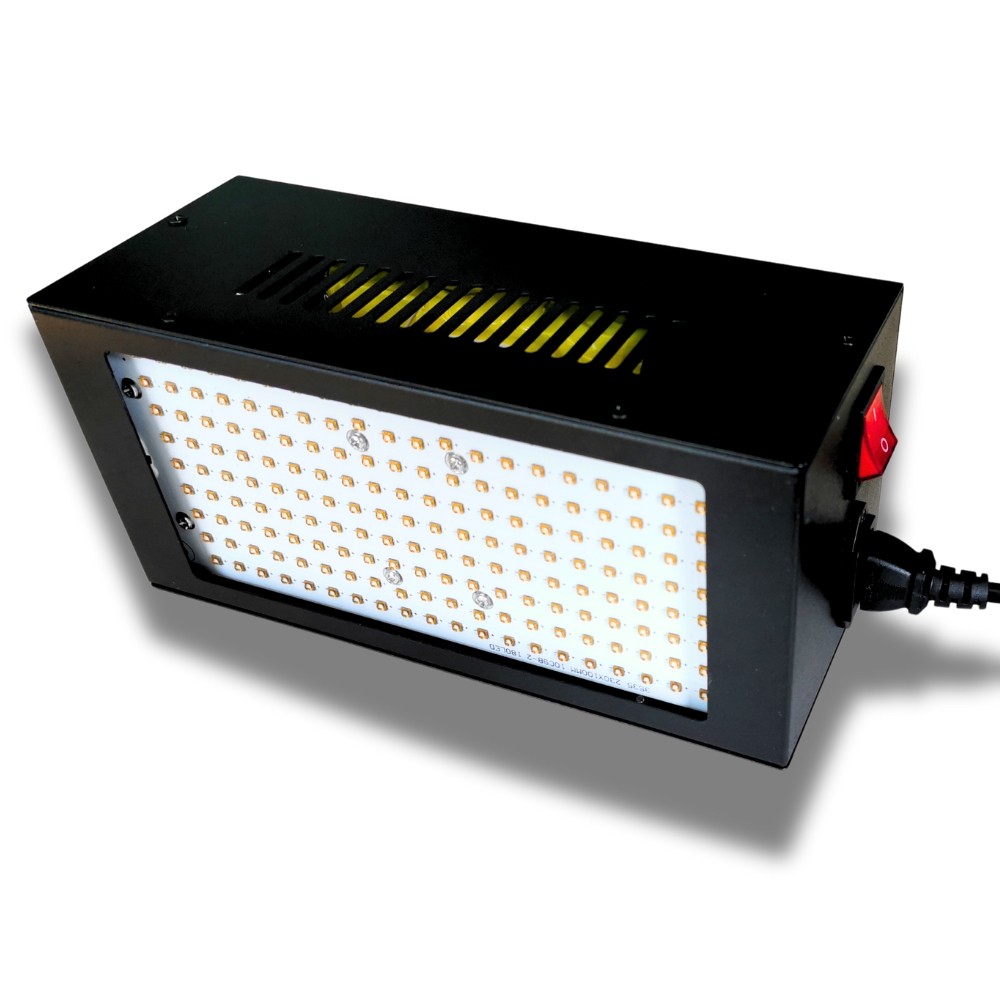

Lampa UV do soldermaski ATK UV 350W to specjalistyczny naświetlacz LED UV-A przeznaczony do efektywnego utwardzania materiałów światłoczułych na płytkach drukowanych. Moc 350W i natężenie światła 6000 mJ/cm² z odległości 5 cm skracają proces polimeryzacji soldermaski do kilku sekund, zapewniając równomierne utwardzenie na całej powierzchni PCB. Prototypownie PCB i serwisy elektroniczne stosują ATK UV 350W do powtarzalnego utwardzania powłok ochronnych na ścieżkach, co chroni układy przed wilgocią, korozją i uszkodzeniami mechanicznymi.

Zastosowanie lampy UV do soldermaski ATK UV 350W

• Utwardzanie soldermaski na płytkach drukowanych PCB - proces trwa kilka sekund przy pełnej mocy lampy
• Naświetlanie światłoczułych lakierów do tworzenia ścieżek na PCB - precyzyjna polimeryzacja warstwy światłoczułej
• Utwardzanie lakierów ochronnych UV na gotowych pakietach elektronicznych - zabezpieczenie przed wilgocią i korozją
• Naświetlanie soldermaski na płytkach o różnych rozmiarach - panel 19×9 cm pokrywa standardowe formaty PCB

Budowa urządzenia i kluczowe elementy ATK UV 350W

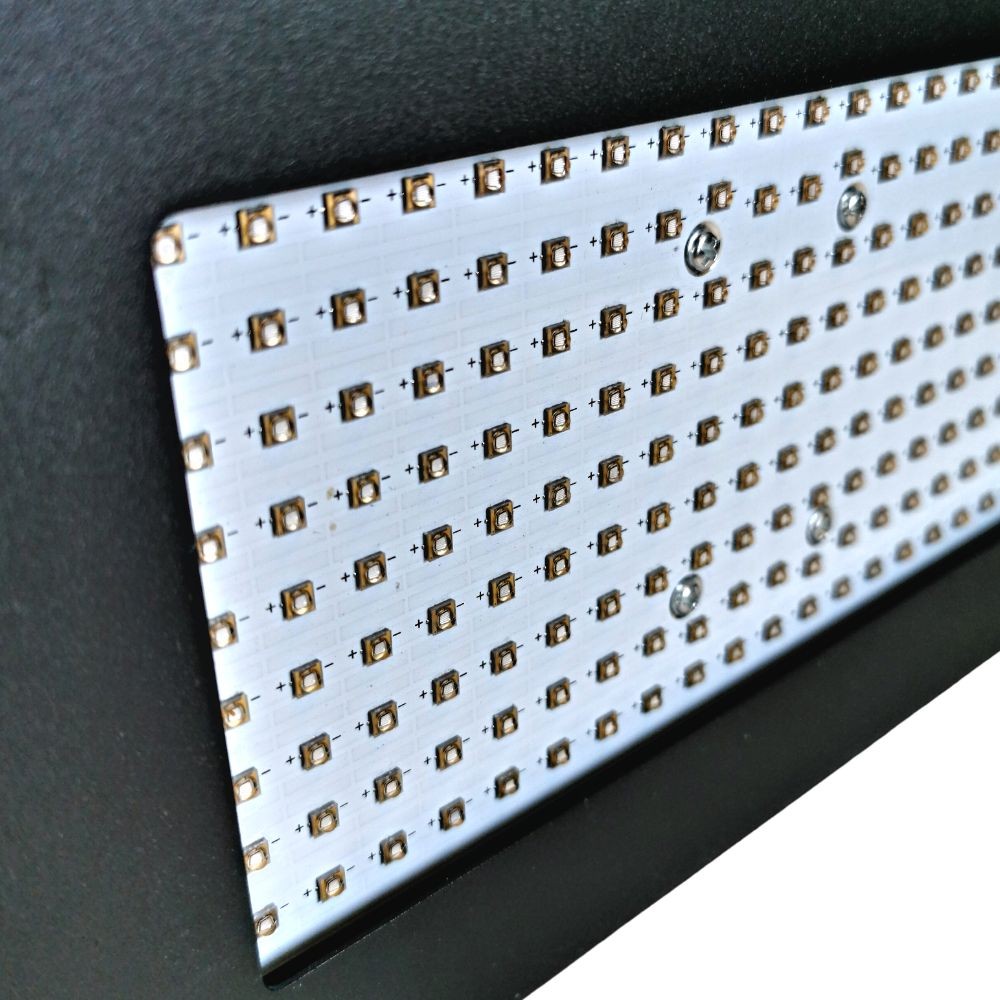

• Dioda LED UV-A - energooszczędna emisja światła, stabilne parametry i dłuższa żywotność niż w lampach rtęciowych

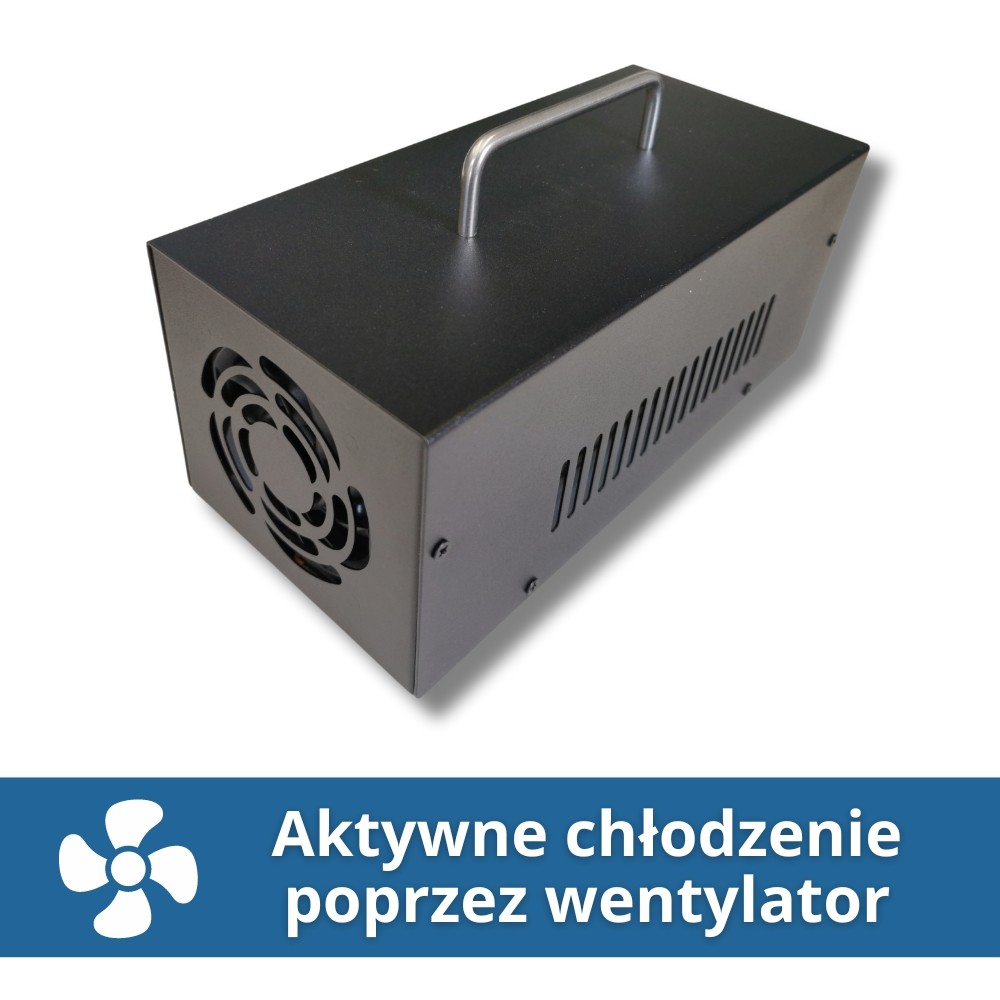

• Wbudowany wentylator chłodzący - zapewnia niezawodność i stałą wydajność przy pracy ciągłej do 30 minut

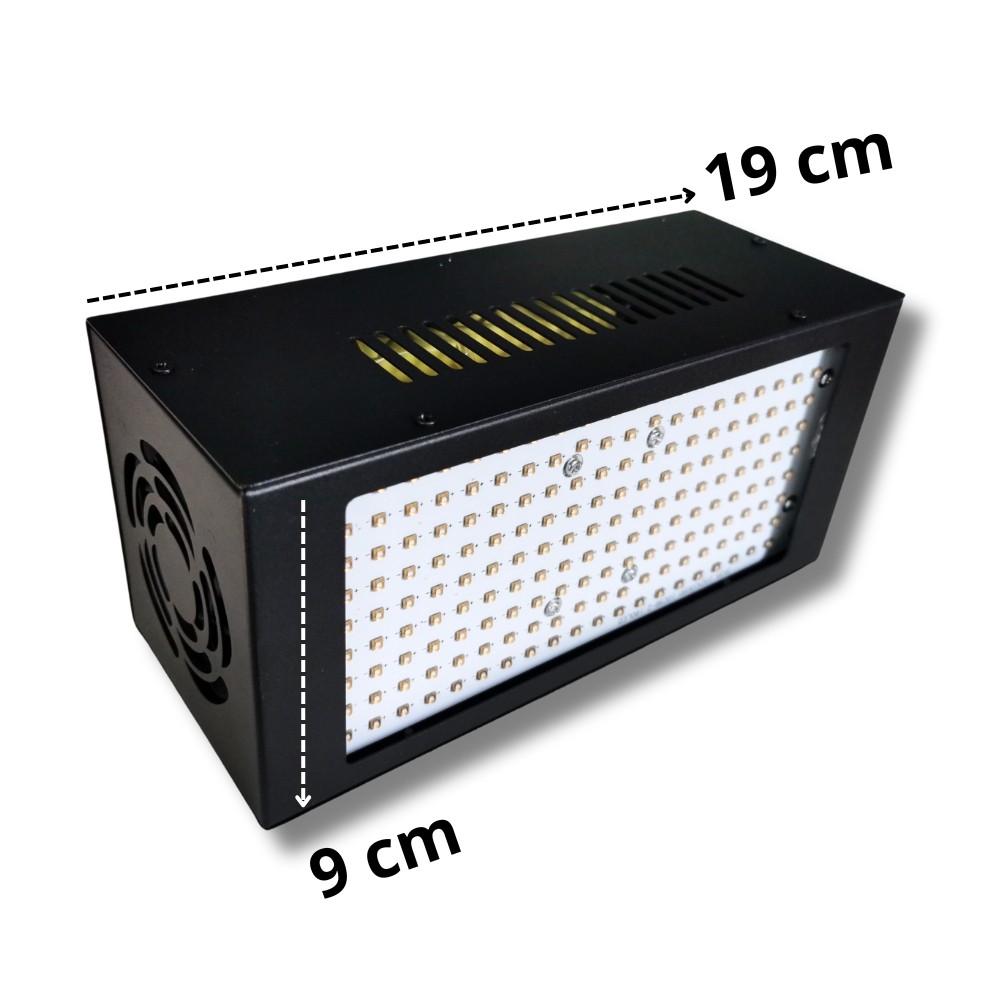

• Panel świetlny 19×9 cm - obszar roboczy pozwalający na naświetlanie płytek PCB w różnych rozmiarach bez konieczności przesuwania lampy

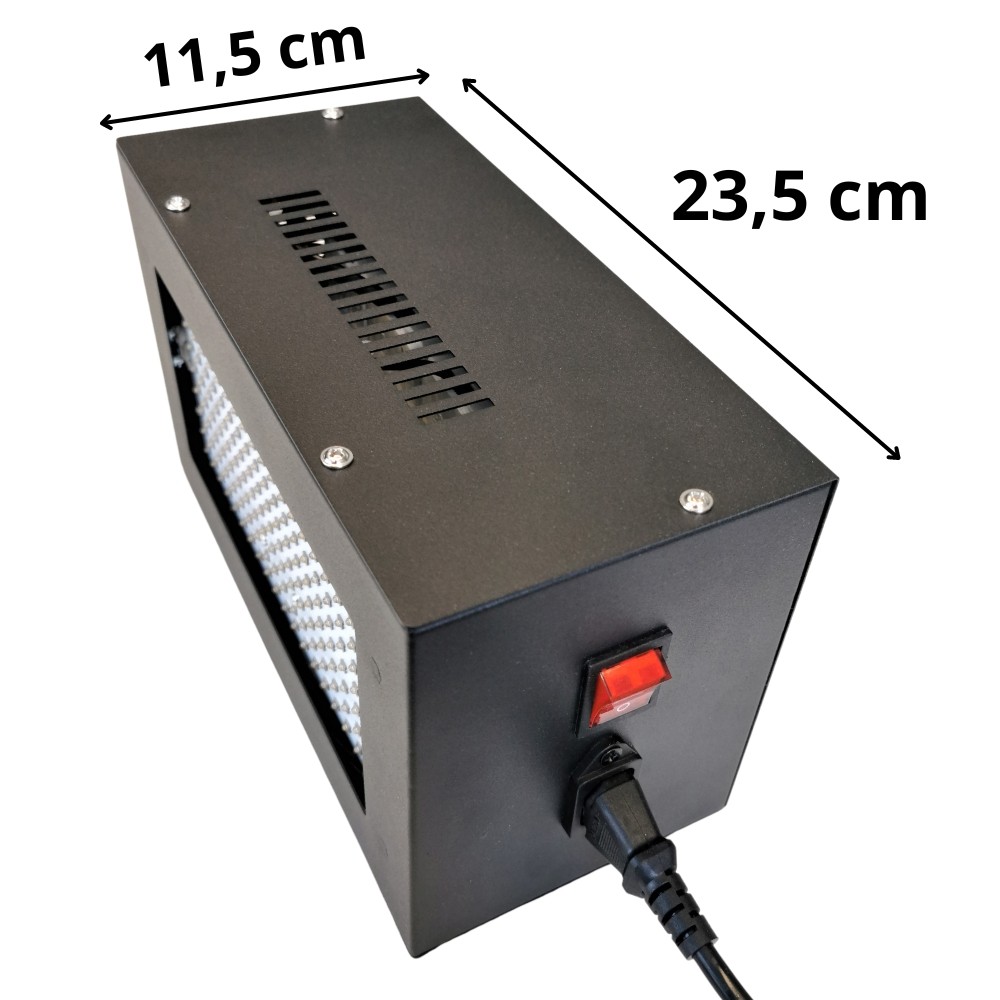

• Obudowa 23,5×11,5 cm - kompaktowa konstrukcja ułatwiająca pozycjonowanie lampy nad płytką drukowaną

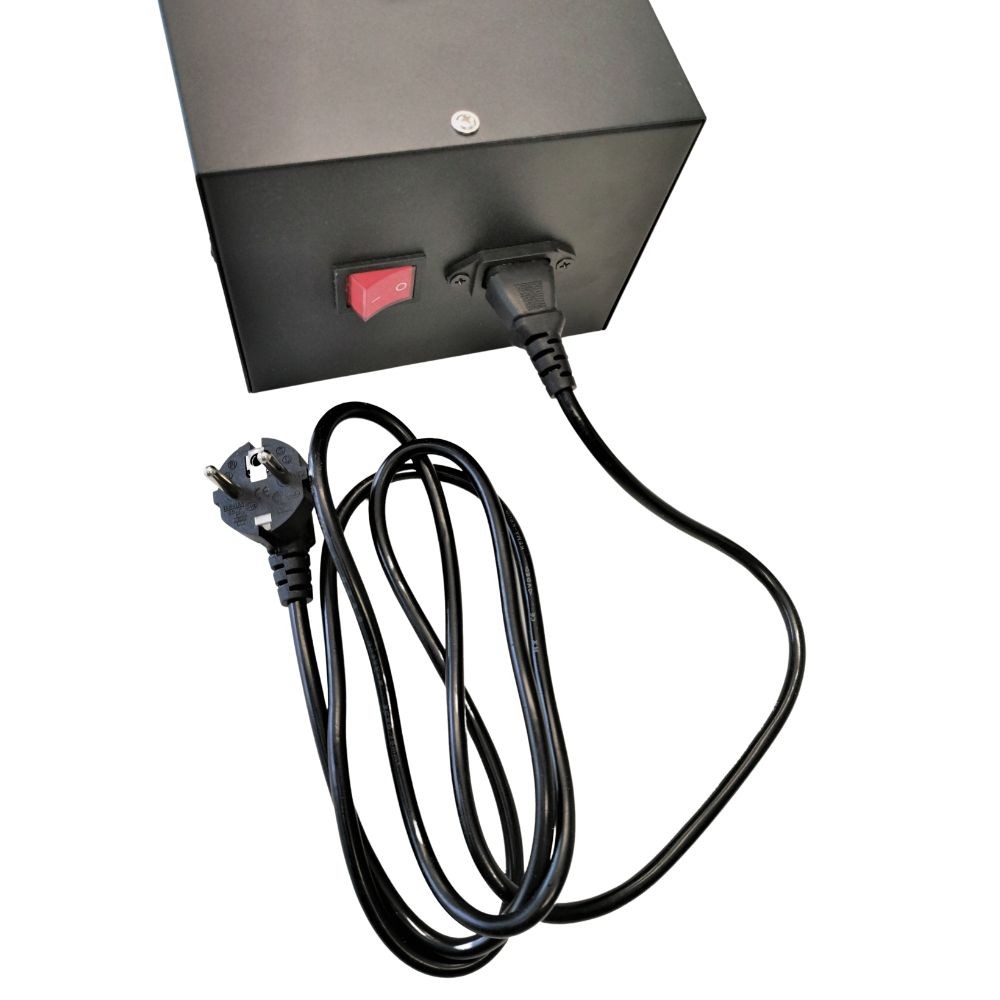

• Zasilanie 240V - praca bezpośrednio z sieci, bez dodatkowych zasilaczy

Materiały obrabiane przez ATK UV 350W

• Soldermaska UV - powłoka ochronna na płytkach PCB, utwardzana promieniowaniem UV-A w kilka sekund; chroni ścieżki przed wilgocią i korozją
• Światłoczułe lakery do ścieżek PCB - lakery naświetlane w procesie tworzenia ścieżek na płytce drukowanej; wymagają precyzyjnego dawkowania światła UV-A
• Lakery ochronne UV na pakietach elektronicznych - powłoki konforemne (conformal coating) zabezpieczające gotowe układy przed czynnikami środowiskowymi

Różnica między ATK UV 350W a lampą rtęciową

Różnica między ATK UV 350W a lampą rtęciową (jarzeniową)

ATK UV 350W zużywa 5-10 razy mniej energii niż porównywalna lampa rtęciowa i znacząco mniej wydziela ciepła. Diody LED zapewniają stabilną emisję UV-A przez cały okres pracy, podczas gdy lampa rtęciowa traci moc wraz z wiekiem i wymaga dłuższego czasu naświetlania.

Różnica między ATK UV 350W a lampą UV 25W

ATK UV 350W oferuje 14-krotnie większą moc i panel świetlny 19×9 cm, co pozwala na jednorazowe naświetlenie całej płytki PCB. Lampa 25W wymaga wielokrotnego przesuwania nad powierzchnią i wydłuża czas utwardzania soldermaski.

Praktyczne wskazówki

• Odległość naświetlania: Utrzymuj lampę w odległości około 5 cm od powierzchni soldermaski - w tym dystansie natężenie osiąga 6000 mJ/cm² i gwarantuje pełne utwardzenie.
• Test przed pracą seryjną: Wykonaj próbne naświetlanie na niewielkim fragmencie płytki, aby dobrać optymalny czas dla konkretnej soldermaski i grubości warstwy.
• Czyszczenie panelu: Regularnie czyść powierzchnię emitującą światło - zabrudzenia soczewek LED redukują moc promieniowania i wydłużają czas utwardzania.
• Temperatura otoczenia: Pracuj w temperaturze do 25°C; powyżej tej wartości zapewnij dodatkowy dopływ chłodniejszego powietrza do lampy.

Komentarz technologa: Przed zakupem upewnij się, że Twoja soldermaska reaguje na zakres UV-A. Kluczowy jest nie tylko zakres długości fali, ale też moc samego światła - stare diody przy takim samym poborze mocy mogą dawać znacznie mniej promieniowania. Ataszek oferuje bezpłatne testy utwardzania po przesłaniu próbki soldermaski - warto to zrobić przed rozpoczęciem produkcji seryjnej.

Ograniczenia i alternatywne produkty

• Maksymalny czas ciągłej pracy 30 minut - po tym okresie wyłącz lampę i pozwól jej ostygnąć; zastosuj przerwy zwłaszcza powyżej 25°C otoczenia
• Panel 19×9 cm ogranicza obszar jednorazowego naświetlania - dla płytek PCB o większych wymiarach konieczne jest przesuwanie lampy; zastosuj Lampę UV przemysłową ATK UV 400W z panelem 60×8,5 cm do naświetlania dużych powierzchni
• Nie utwardza materiałów bez fotoinicjatorów - zwykłe lakery i farby nieoznaczone jako UV nie polimeryzują pod światłem lampy; działa wyłącznie na produkty światłoutwardzalne
• Wymaga okularów ochronnych - bezpośrednia ekspozycja na UV-A uszkadza oczy; zastosuj okulary ochronne z filtrem UV

Kompatybilność akcesoriów ATK UV 350W

• Okulary ochronne z filtrem UV - ochrona oczu przed promieniowaniem UV-A podczas naświetlania soldermaski

Dla kogo przeznaczony ATK UV 350W

• Serwisy elektroniczne - utwardzanie soldermaski i lakierów ochronnych w naprawie płytek PCB
• Producenci elektroniki i prototypownie PCB - powtarzalne naświetlanie powłok światłoczułych w produkcji małoseryjnej
• Warsztaty hobbystyczne zajmujące się elektroniką - szybkie utwardzanie soldermaski przy tworzeniu własnych płytek drukowanych
• Laboratoria badawcze - precyzyjne źródło światła UV-A do testów materiałów światłoczułych

Konserwacja i czyszczenie ATK UV 350W

• Regularnie czyść panel świetlny lampy miękką ściereczką - zabrudzenia soczewek LED redukują moc promieniowania i wydłużają czas utwardzania
• Sprawdzaj stan kabla zasilającego i obudowy przed każdym użyciem - uszkodzenia izolacji mogą stanowić zagrożenie przy napięciu 240V
• Utrzymuj otwory wentylacyjne wolne od kurzu - zablokowany wentylator skraca żywotność diod LED i ogranicza czas pracy ciągłej

BHP i bezpieczeństwo pracy

• Przed użyciem produktu należy bezwzględnie zapoznać się z instrukcją obsługi oraz kartą techniczną (TDS), jeśli są dostępne.
• Zawsze używaj okularów ochronnych z odpowiednim filtrem UV podczas pracy lampy - promieniowanie UV-A uszkadza wzrok
• Unikaj bezpośredniej ekspozycji skóry na światło UV - stosuj rękawice i odzież ochronną
• Zapewnij dobrą wentylację w miejscu pracy, aby usuwać opary powstające podczas utwardzania soldermaski i lakierów UV
• Nie pozostawiaj włączonej lampy bez nadzoru - po zakończeniu naświetlania natychmiast wyłącz urządzenie
• Pracuj w temperaturze otoczenia do 25°C; powyżej tej wartości zapewnij dodatkowy dopływ chłodniejszego powietrza
