Palniki gazowe i luty

Szybki wybór palników gazowych:

• Lutowanie miedzi, aluminium i stali nierdzewnej? - Palnik gazowy RTM-042 piezo - temperatura do 2100°C na gazie MAP, płomień wirowy, system anty-flara (praca w każdej pozycji), dysza 14 mm, piezoelektryczny zapłon

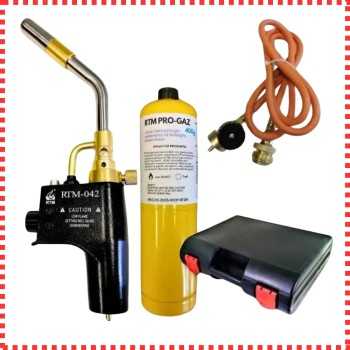

• Praca w trudnodostępnych miejscach i na wysokości? - Palnik RTM-042 z wężem 1,5 m - butlę przypinasz do paska, rękojeść operuje w ciasnych przestrzeniach, wąż z zaczepem, czas pracy do 3 godzin na butli 400 g
• Mocne podgrzewanie stali, zapieczonych śrub i grube elementy? - Palnik RTM-3 - najmocniejsza wersja grzewcza w ofercie, do intensywnego nagrzewania i lutowania miedzi

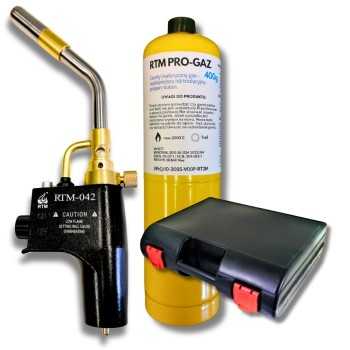

• Potrzebny kompletny zestaw na wyjazd - palnik, gaz, luty, walizka? - Przenośny zestaw RTM-042 - palnik piezo, butla gazu MAP 400 g, walizka plastikowa, druty lutownicze do aluminium i stali w jednym komplecie

Klasyfikacja technologiczna i zakres stosowania palników gazowych:

Rodzaje palników gazowych według zastosowania

Palniki gazowe w ofercie Ataszek dzielą się według dwóch kryteriów: rodzaju gazu zasilającego i konstrukcji korpusu. Wszystkie modele wykorzystują butle jednorazowe 400 g z gwintem 1 cal i są kompatybilne między sobą - ten sam gaz RTM PRO-GAZ zasila palniki RTM-1, RTM-042 i RTM-3.

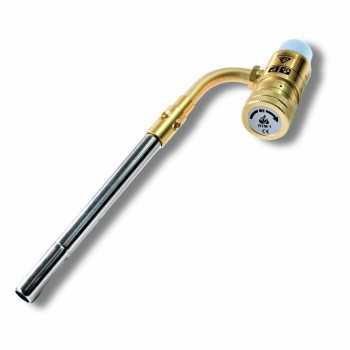

Palnik lutowniczy RTM-1 to model podstawowy - jednorurowy, o wadze 350 g i dyszy 9,7 mm, z obracaną końcówką 360 stopni. Osiąga temperaturę ponad 2000°C na gazie MAP. Sprawdza się w lutowaniu miękkim, podgrzewaniu powierzchni, nadtapianiu tworzyw i odkręcaniu śrub. To mini palnik gazowy do lutowania o kompaktowych wymiarach 200×32×110 mm, który bez problemu zmieści się w skrzynce narzędziowej.

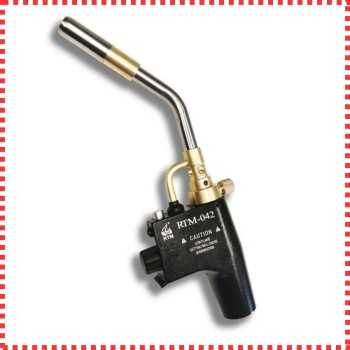

Palnik RTM-042 to profesjonalny palnik gazowy piezoelektryczny z korpusem z odlewanego aluminium, dyszą 14 mm i wagą 650 g. Płomień wirowy koncentruje ciepło, a system anty-flara umożliwia pracę w każdej pozycji, w tym do góry nogami. Zużycie gazu wynosi 1,8-2 g/min, a czas pracy na jednej butli 400 g sięga 3 godzin. Wymienne końcówki pozwalają zwiększyć moc nawet o 50% lub precyzyjne lutowanie małych rurek dyszą ołówkową.

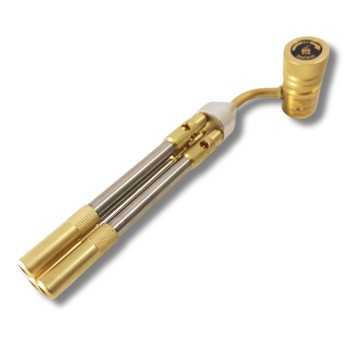

Palnik RTM-3 to najmocniejsza wersja grzewcza, dedykowana do intensywnego podgrzewania stali, zapieczonych śrub i lutowania miedzi na twardo, gdzie wymagana jest większa moc jednostkowa niż w modelu RTM-042.

Dla prac wymagających mobilności stosuje się palnik gazowy długi z wężem - butla pozostaje przypięta do paska lub ustawiona przy stanowisku, a rękojeść z wężem 1,5 m umożliwia dotarcie do rur pod sufitem, w szachtach i behind-paneli. Taka konfiguracja zastępuje potrzebę operowania całą butlą w ciasnej przestrzeni.

Zasada działania palników na gaz MAP

Gaz MAP (metyloacetylen-propadien) to wysokokaloryczny gaz o czystości 99,5%, osiągający temperaturę płomienia do 2100°C przy spalaniu z powietrzem atmosferycznym. Propan-butan osiąga w tych samych warunkach około 1900°C - różnica 200 stopni przekłada się na skrócony czas nagrzewania materiału o 30-40%, co jest kluczowe przy lutowaniu twardem większych elementów miedzianych.

Kluczowa zaleta gazu MAP to niezawodna praca w niskich temperaturach - nawet do -20°C. Propan-butan w warunkach ujemnych traci ciśnienie parowania, co powoduje spadek mocy płomienia lub całkowite zgaszenie. Gaz MAP nie wykazuje tego ograniczenia, co czyni go jedynym realnym wyborem dla instalatorów pracujących zimą na budowach.

Palniki na gaz MAP korzystają z płomienia wirowego - dysza kształtuje strumień gazu w wir, co koncentruje ciepło na punkcie lutowania i zmniejsza straty energii na boki. Czyste spalanie gazu MAP (99,5%) nie zostawia osadów na nagrzewanej powierzchni, co jest istotne przy cynowaniu karoserii i lutowaniu aluminium, gdzie zanieczyszczenia obstructują przyczepność spoiwa.

Ważne ograniczenie techniczne: dysza palnika na gaz MAP jest przystosowana do wyższego ciśnienia i kaloryczności gazu MAP oraz propanu technicznego. Nie można stosować propanu-butanu w palniku na gaz MAP - różnice w właściwościach gazu powodują niestabilne spalanie, zmniejszoną wydajność i ryzyko uszkodzenia elementów palnika zanieczyszczeniami obecnymi w mieszance propan-butan. TDS modelu RTM-042 dopuszcza zasilanie gazem MAPP (zalecany RTM PRO-GAZ) lub propanem technicznym - nie propanem-butanem.

Lutowanie twarde, miękkie a spawanie propan-butanem

Lutowanie miękkie wymaga temperatury spoiwa w zakresie 400-450°C - standardowe luty cynowe topią się w tym przedziale i zarówno palnik na gaz MAP, jak i palnik propan butan poradzą sobie z tym zadaniem. Lutowanie twarde na bazie srebra (5-15% Ag) wymaga temperatury 600-700°C, co przy większych przekrojach rur staje się wyzwaniem dla propanu-butanu ze względu na dłuższy czas nagrzewania i ryzyko utlenienia miedzi.

Palnik gazowy propan butan osiągający ok. 1900°C wystarcza do lutowania miękkiego i twardego małych rurek miedzianych (do ok. 18 mm). Przy rurach powyżej 22 mm lub przy lutowaniu twardym srebrnym w instalacjach chłodniczych, gaz MAP ze swoim płomieniem 2100°C skraca czas nagrzewania na tyle, że lut zdąży się rozpłynąć zanim tlenki zdążą się utworzyć na powierzchni miedzi.

Spawanie gazowe propan-butanem nie jest technicznie wykonalne dla stali. Spawanie wymaga stopienia materiału rodzimego (stal: ok. 1500°C), co wymaga temperatury płomienia rzędu 3100°C - taką temperaturę osiąga tylko acetylen z tlenem. Propan-butan i gaz MAP służą do lutowania, nie spawania - łączenie zachodzi przez upłynnienie spoiwa, nie materiału bazowego. W ofercie Ataszek nie ma zestawów acetylenowo-tlenowych; dla łączenia stali bez spawania rekomendowane są niskotemperaturowe spoiwa takie jak SUPER-STOP, które topią się poniżej 500°C i pozwalają polutować stal nierdzewną palnikiem na gaz MAP bez odkształceń typowych dla spawania.

Szczegółowe omówienie zastosowań palników MAPP w instalacjach hydraulicznych i chłodniczych znajdziesz w poradniku na blogu Ataszek.

Kryteria doboru mocy, długości lancy i wyposażenia zestawów palnikowych

Dobór palnika zaczyna się od grubości i rodzaju łączonego materiału. Do rurek miedzianych do 18 mm wystarczy RTM-1 z dyszą 9,7 mm - lutowanie miękkie trwa 30-60 sekund. Do rur 22-28 mm i lutowania twardego srebrnego potrzebny jest RTM-042 z dyszą 14 mm i wydajnością 4 g/min - dysza o 30-40% wydajniejsza niż w tradycyjnych palnikach propan-butan. Do grubej stali, nagrzewania dużych śrub i odmrażania instalacji wybierz RTM-3 jako mocny palnik gazowy o najwyższej wydajności grzewczej.

Długość lancy (węża) decyduje o ergonomii. Praca bez węża - palnik nakręcony bezpośrednio na butlę 400 g - jest wystarczająca przy lutowaniu na stole lub w łatwo dostępnym miejscu. Wąż 1,5 m z zaczepem oddziela butlę od rękojeści, co umożliwia lutowanie pod sufitem, w szachtach i przy ścianach bez konieczności operowania ciężarem butli. Wąż jest kompatybilny z modelami RTM-042, RTM-027, RTM-1, RTM-2, RTM-3, RTM-1660 oraz palnikami Vulcane Express, Bernzomatic i Rothenberger.

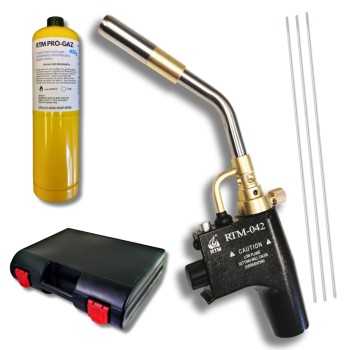

Zestaw palników gazowych w walizce to rozwiązanie dla serwisantów i instalatorów pracujących w terenie. Kompletny zestaw do lutowania miedzi zawiera palnik RTM-042, butlę gazu MAP 400 g, walizkę plastikową i często zestaw drutów lutowniczych. Taka konfiguracja pokrywa lutowanie miękkie i twarde miedzi, mosiądzu oraz aluminium bez dodatkowych zakupów.

Wszystkie palniki w ofercie mają gwint 1 cal i są dedykowane do butli jednorazowych 400 g. Standardowe butle propan-butan 11 kg mają przyłącze nyplowe lub POL, wymagające adaptera - w ofercie Ataszek nie ma dedykowanych palników inżektorowych do butli 11 kg. Palnik do lutowania twardego RTM-042 z butlą 400 g gazu MAP zastępuje potrzebę dużych butli propan-butan w 90% prac instalacyjnych.

Wskazówki praktyczne i porównanie palników gazowych:

Błędy i ograniczenia przy doborze palników gazowych

• Nie wolno stosować propanu-butanu w palniku na gaz MAP. Dysza palnika MAP jest przystosowana do wyższego ciśnienia i kaloryczności gazu MAP oraz propanu technicznego. Propan-butan powoduje niestabilne spalanie, spadek wydajności i może uszkodzić elementy palnika zanieczyszczeniami obecnymi w mieszance.
• Propan-butan nie zastąpi gazu MAP zimą. Przy temperaturach ujemnych propan-butan traci ciśnienie parowania i palnik gaśnie lub traci moc. Gaz MAP pracuje niezawodnie do -20°C.
• Nie dokręcaj palnika na butlę z użyciem klucza. Gwint 1 cal ma uszczelkę i wystarczy dokręcić z wyczuciem do lekkiego oporu. Użycie narzędzia grozi uszkodzeniem uszczelki i gwintu.
• Po each postoju dłuższym niż kilka dni odkręć butlę od palnika. Przy transporcie butla musi być odkręcona - zapobiega to nieszczelnościom i wyciekom gazu.
• Brak oczyszczenia powierzchni przed lutowaniem. Tlenki, farby i smary blokują przyczepność spoiwa. Oczyść rury szczotką drucianą lub papierem ściernym, a następnie odtłuść alkoholem izopropylowym przed nałożeniem topnika.
• Butle 400 g są jednorazowe. Nie można ich napełniać - zużyte butle oddaj do punktu segregacji odpadów.

Notatki z warsztatu:

• Gaz MAP oszczędza czas, nie pieniądze. Butla 400 g gazu RTM PRO-GAZ kosztuje więcej niż ekwiwalent propanu-butanu, ale dzięki temperaturze wyższej o 200°C lutowanie traje krócej, zużywasz mniej drutu lutowniczego i mniej topnika. Przy lutowaniu twardem 10 rurek 22 mm różnica w czasie to kilkanaście minut.
• Piezo zapłon ma swoją żywotność. W modelu RTM-042 zastosowano podwójną izolację kabla piezoelektrycznego, co zwiększa trwałość, ale po 2-3 sezonach intensywnej pracy iskrownik może osłabnąć. Wtedy zapalaj palnik zapalniczką - funkcjonalność palnika pozostaje niezmieniona.
• Dysza ołówkowa do małych rurek, dysza duża do grubej miedzi. Wymienne końcówki w RTM-042 to nie gadżet - lutowanie rurki chłodniczej 6 mm standardową dyszą 14 mm grozi przegrzaniem i przepaleniem ścianki. Dysza ołówkowa precyzyjnie kieruje płomień na spoinę.

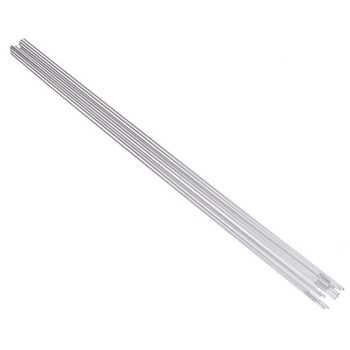

• Aluminium testuj na próbce. Druty serii ALU 2001, ALU 2100 i ALU 2200 mają różne temperatury topnienia i przyczepności do różnych stopów aluminium. Przed naprawą chłodnicy przetestuj spoiwo na kawałku tego samego materiału - oszczędzisz czas i unikniesz zniszczenia rurki.

Porównanie palników gazowych:

FAQ - najczęstsze pytania
