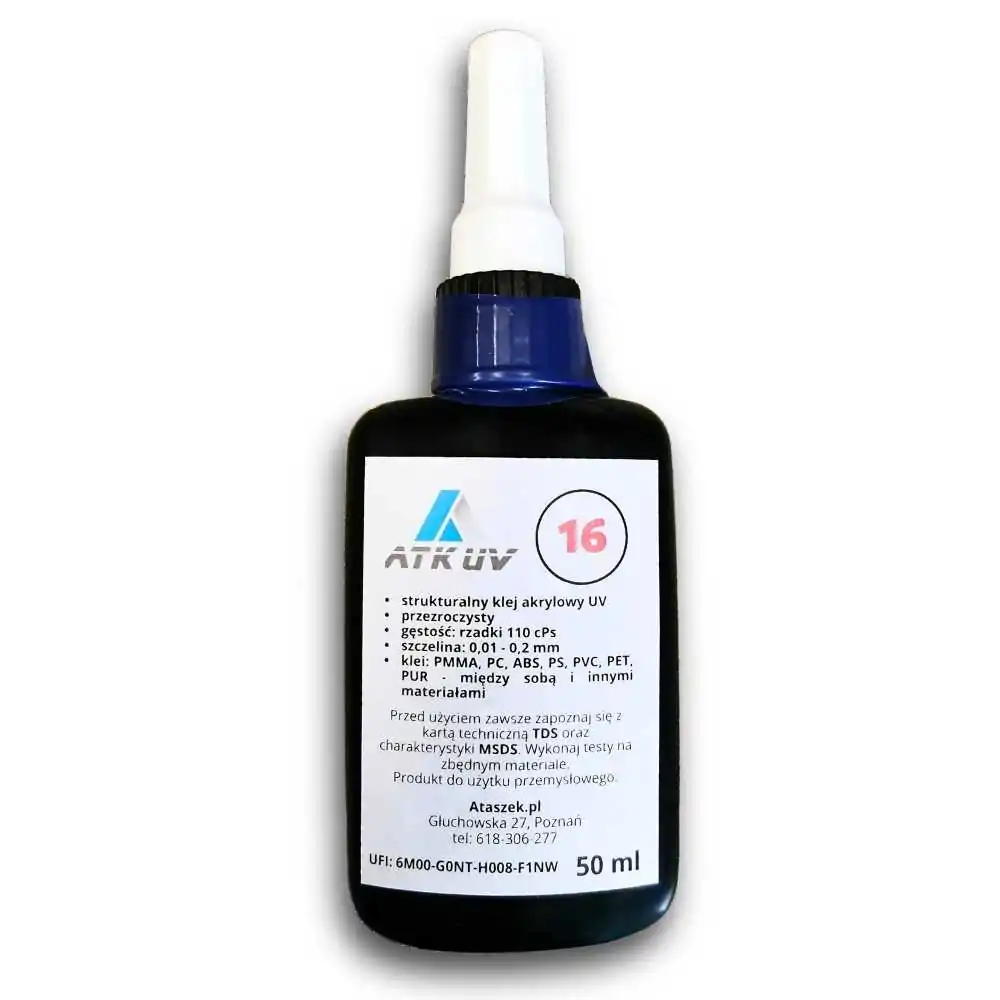

Klej UV do plexi ATK UV16 50ml rzadki

Klej do PMMA rzadki utwardzany promieniowaniem UV-A ATK UV16

Klej UV do plexi ATK UV16 to jednoskładnikowy spoiwo akrylowe o rzadkiej konsystencji, zaprojektowane do klejenia kapilarnego PMMA, poliwęglanu oraz PET. Utwardzanie następuje pod wpływem promieniowania UV-A o długości fali 360-410 nm przy minimalnej mocy 100 mW/cm², co pozwala na pełną kontrolę czasu wiązania. Spoina osiąga wytrzymałość na rozciąganie do 14 MPa i twardość 50 Shore D, a pełną siłę mechaniczną po 12 godzinach.

Rzadka konsystencja kleju ATK UV16 umożliwia wnikanie kapilarne w szczeliny o szerokości poniżej 0,1 mm bez konieczności rozłączania elementów. Po utwardzeniu wypływka pozostaje sucha w dotyku, co eliminuje problem lepkiej powierzchni utrudniającej dalszą obróbkę. Spoina jest krystalicznie bezbarwna i nie ulega zżółknięciu pod wpływem promieniowania słonecznego.

Zastosowanie kleju UV do plexi ATK UV16

• Klejenie krawędziowe liter przestrzennych 3D z plexi w produkcji reklamowej i zewnętrznej
• Naprawa pękniętych szyb kempingowych i osłon maszyn z PMMA oraz poliwęglanu
• Montaż gablot, ekspozytorów i kasetonów z plexi z elementami metalowymi i drewnianymi
• Wypełnianie rys i pęknięć w kloszach lamp samochodowych z poliwęglanu (poza słupem światła)
• Klejenie elementów z PET, PS, SAN, ABS oraz PVC z PMMA i poliwęglanem
• Wklejanie magnesów w zawieszki i ozdoby z plexi

Test klejenia kapilarnego plexi - naprawa pękniętej gabloty reklamowej

Przetestowaliśmy ATK UV16 na pękniętej gablocie z PMMA o grubości 5 mm. Pęknięcie przebiegało krawędziowo na długości około 8 cm. Po odtłuszczeniu krawędzi odtłuszczaczem IPA nałożono klej z igły dozującej wzdłuż szczeliny - rzadka konsystencja pozwoliła na samoczynne wniknięcie spoiwa w pęknięcie bez rozłączania elementów. Naświetlenie lampą UV-A 25W z odległości 3 cm przez około 20 sekund utwardziło spoinę na tyle, że gablotę można było obracać. Po 12 godzinach pęknięcie było niewidoczne, a próba rozchylenia krawędzi nie spowodowała ponownego rozłączenia.

Różnica między klejem ATK UV16 a klejami rozpuszczalnikowymi do plexi

Główna różnica to brak uszkodzenia struktury PMMA. Kleje rozpuszczalnikowe (np. na bazie dichlorometanu) stapiają plexi chemicznie, co powoduje mikropęknięcia i matowienie powierzchni wokół spoiny. Klej UV do plexi ATK UV16 nie wnika w strukturę polimeru, lecz tworzy oddzielną warstwę spoiwa akrylowego o wytrzymałości do 14 MPa, nie powodując matowienia ani pękania materiału.

Różnica między klejem ATK UV16 a klejami cyjanoakrylowymi (super glue)

Klej cyjanoakrylowy wiąże natychmiast przy kontakcie z wilgocią, co uniemożliwia korektę pozycji i pozostawia białawą osadę (tzw. blooming). Klej UV do plexi ATK UV16 pozostaje płynny do momentu naświetlenia lampą UV-A, co daje pełną kontrolę nad czasem wiązania. Spoina jest krystalicznie bezbarwna i nie kruszeje z czasem, co jest częstym problemem klejów cyjanoakrylowych na sztywnych tworzywach.

Materiały klejone przez klej UV do plexi ATK UV16

• PMMA (plexi) - bardzo dobrze
• Poliwęglan (PC) - bardzo dobrze
• PET, PET-G, PET-A - dobrze
• PS, SAN, ABS - dobrze
• PVC - dobrze
• Metale (z wyjątkiem miedzi i mosiądzu) - dobrze; dla najsilniejszego połączenia z metalem zalecany wytrawiacz Acralock AP1

Wskazówki eksperta

• Frezowane krawędzie plexi (białe brzegi po frezowaniu) nie wymagają szlifowania - klej ATK UV16 zeszkla je podczas utwardzania, co oszczędza etap przygotowania powierzchni.
• Przy pęknięciach dłuższych niż 5 cm wykonaj nawiercenia na końcach pęknięcia (otwory 1-2 mm), aby zatrzymać dalsze pękanie materiału. Przy pęknięciach powyżej 10 cm przyklej poprzeczne wzmocnienia z poliwęglanu.
• Przynajmniej jedna z klejonych powierzchni musi przepuszczać światło UV - w przeciwnym razie spoiwo nie ulegnie utwardzeniu. Przy klejeniu dwóch nieprzezroczystych elementów naświetlaj krawędziowo z boku.

Orientacyjna wydajność / zużycie

Opakowanie 50 ml kleju ATK UV16 wystarcza orientacyjnie na 83 m bieżące spoiny krawędziowej w plexi o grubości 5 mm przy szczelinie 0,1 mm. Obliczenie opiera się na gęstości 1,16 g/cm³ i objętości kleju w szczelinie: 0,5 cm x 0,01 cm x 1 cm = 0,005 cm³ na 1 cm bieżący. Doliczono 20% na wypływkę i straty aplikacyjne, co daje 0,006 cm³/cm i 8333 cm (~83 m) z 50 cm³ objętości butelki.

Odporność chemiczna i środowiskowa

• Odporny na: warunki atmosferyczne, promieniowanie UV, czasowe zanurzenie w wodę, temperatury od -40°C do +100°C
• Nieodporny na: ciągłe zanurzenie w wodę, silne utleniacze, chlor, miedź i mosiądz (brak przyczepności)

Ograniczenia i alternatywne produkty do kleju ATK UV16

• Szczeliny powyżej 2-3 mm - rzadka konsystencja nie wypełnia dużych nierówności; zastosuj klej UV do plexi ATK UV10 gęsty
• Klejenie PETG - spoina ATK UV16 jest sztywna (50D), co może powodować pękanie przy naprężeniach na elastycznym PETG; zastosuj klej do PETG ATK UV14 o większej elastyczności
• Elementy nieprzepuszczające światła UV - brak dostępu promieniowania uniemożliwia utwardzenie; zastosuj klej metakrylowy przezroczysty Acralock CC 10-12 utwardzany bez UV
• Ciągłe zanurzenie w wodzie - spoina nie jest przeznaczona do stałego kontaktu z wodą; zastosuj klej poliuretanowy ATK PU16
• Klejenie miedzi i mosiądzu - brak przyczepności do tych metali; zastosuj klej do plexi i metalu ATK MMA clear

Instrukcja klejenia kapilarnego plexi klejem ATK UV16

1. Przed użyciem przetestuj klej na zbędnym materiale lub w mało widocznym miejscu.
2. Oczyść i odtłuść klejone krawędzie plexi odtłuszczaczem IPA lub MEK. Powierzchnie muszą być suche i wolne od pyłu.
3. Złącz klejone elementy i unieruchom je taśmą lub ściskami, tak aby szczelina między nimi była minimalna.
4. Załóż igłę dozującą na butelkę i nałóż klej ATK UV16 wzdłuż szczeliny. Rzadka konsystencja pozwoli na samoczynne wniknięcie spoiwa kapilarne w połączenie.
5. Naświetl spoinę lampą UV-A o długości fali 360-410 nm i mocy minimum 100 mW/cm². Czas naświetlania zależy od mocy lampy i grubości warstwy kleju (orientacyjnie kilka-kilkanaście sekund dla lampy 25W z odległości 3 cm).
6. Sprawdź, czy wypływka jest sucha w dotyku. Jeśli nie, naświetl ponownie przez dodatkowe 10-15 sekund.
7. Pozostaw element na 12 godzin do osiągnięcia pełnej wytrzymałości mechanicznej. Nadmiar kleju usuń mechanicznie po utwardzeniu.

BHP i bezpieczeństwo pracy

• Przed użyciem produktu należy bezwzględnie zapoznać się z kartą techniczną (TDS) oraz kartą charakterystyki (MSDS) produktu.
• Stosuj okulary ochronne z filtrem UV podczas naświetlania spoiny lampą UV-A - promieniowanie UV uszkadza wzrok.
• Używaj rękawic ochronnych (nitrylowych lub polietylenowych) podczas aplikacji kleju.
• Zapewnij wentylację w miejscu pracy - modyfikowany akryl uwalnia opary podczas utwardzania.
• Unikaj kontaktu kleju ze skórą - w razie zabrudzenia zmyj natychmiast wodą z mydłem.
• Przechowuj klej w szczelnie zamkniętej butelce w temperaturze 2-22°C, w zaciemnionym i suchym pomieszczeniu. W temp. 2-5°C trwałość wynosi 12 miesięcy, w 15-22°C - 6 miesięcy.

Produkty rekomendowane do pracy z klejem ATK UV16

• Odtłuszczacz w sprayu IPA 500ml - do przygotowania klejonych powierzchni plexi
• Lampa UV mini do kleju ATK UV 25W - do utwardzania spoiny promieniowaniem UV-A
• Igła dozująca metalowa - do precyzyjnej aplikacji kleju w szczelinach kapilarnych
• Okulary ochronne z filtrem UV - ochrona wzroku podczas naświetlania lampą UV-A
