Zerwany gwint - jak naprawić i zregenerować bez wiercenia ?

Jak naprawić zerwany gwint - metody, kleje i instrukcje krok po kroku

Zerwany gwint to uszkodzenie, w którym zwoje w otworze lub na śrubie uległy zniszczeniu - śruba "kręci się w miejscu" lub wyciąga się z materiału. Wybór metody naprawy zależy od stopnia uszkodzenia: lekko wyrobiony gwint (luz do 0,2 mm) wystarczy wypełnić klejem anaerobowym, całkowicie zerwany wymaga chemicznej odbudowy płynnym metalem lub mechanicznej regeneracji z rozwiercaniem.

• Diagnoza: rodzaje uszkodzeń i wybór metody naprawy gwintu
  • Gwint wewnętrzny vs zewnętrzny - dwie różne naprawy
  • Trzy metody naprawy gwintu - od najprostszej do zaawansowanej
• Jak naprawić zerwany gwint bez wiercenia - instrukcja krok po kroku
  • Naprawa zerwanego gwintu wewnętrznego (gniazda)
  • Naprawa gwintu zewnętrznego na śrubie
• Naprawa gwintu w aluminium, plastiku i elementach krytycznych
  • Jak naprawić zerwany gwint w aluminium
  • Jak naprawić gwint w plastiku
  • Elementy krytyczne: piasty, hamulce, silnik
• Porównanie metod naprawy gwintów
• FAQ - najczęstsze pytania

Diagnoza: rodzaje uszkodzeń i wybór metody naprawy gwintu

Zanim sięgniesz po jakikolwiek klej lub narzędzie, musisz określić rodzaj i stopień uszkodzenia gwintu. To decyduje o metodzie naprawy: drobny luz leczy się klejem anaerobowym, całkowite zerwanie wymaga odbudowy materiału lub wymiany elementu.

Po 30 latach w laboratorium Ataszek widziałem setki zerwanych połączeń. Największym błędem jest próba "zalania" zerwanego gwintu zwykłym klejem cyjanoakrylowym (kropelką) lub tanim anaerobem. To nie ma prawa zadziałać przy obciążeniach mechanicznych. Trzeba rozróżnić dwa stany uszkodzenia, aby dobrać odpowiednią chemię.

Wyrobiony gwint (przekręcony gwint) to sytuacja, gdy śruba wkręca się, ale przy ostatecznym dokręcaniu czujemy, że "puszcza" lub nie można uzyskać zadanego momentu (Nm). Luz między zwojami wynosi poniżej 0,2 mm. Tu wystarczy wypełnienie pustych przestrzeni klejem anaerobowym o wysokiej lepkości - takim jak KEMISKOL V653, który po utwardzeniu bez dostępu tlenu "zakleszcza" śrubę, tworząc jednolitą strukturę z metalem.

Zerwany gwint to stan, gdy śruba wchodzi w otwór luźno, chybocze się, lub wyciągnęliśmy ją razem ze "sprężynką" starego gwintu. Luz przekracza 0,5 mm - nie ma czego kleić, trzeba odtworzyć materiał rodzimy. Tu stosujemy dwuskładnikowe kompozyty ("płynny metal") lub wkładki naprawcze.

Gwint wewnętrzny vs zewnętrzny - dwie różne naprawy

Naprawa gwintu wewnętrznego (gniazda w korpusie, bloku, piaście) i naprawa gwintu zewnętrznego (na śrubie, szpilce, trzpieniu) to dwa zupełnie różne wyzwania. Gwint wewnętrzny uszkadza się częściej, bo materiał otaczający otwór ustępuje twardością śrubie - aluminium, plastik lub miękki odlew pęka pierwszy. Gwint zewnętrzny na śrubie rzadziej ulega całkowitemu zniszczeniu, ale gdy pęknie, naprawa jest trudniejsza: nie można "wylać" nowego gwintu wokół śruby tak łatwo jak w otworze.

Uszkodzony gwint zewnętrzny na śrubie lub szpilce regeneruje się na dwa sposoby: chemicznie - nakładając płynny metal na uszkodzone zwoje i formując nowy profil przez matrycę (nakrętkę nasmarowaną separatorem) - lub mechanicznie, przez napawanie i ponowne toczenie oraz gwintowanie. Druga metoda wymaga warsztatu, pierwsza jest wykonalna "w polu".

Trzy metody naprawy gwintu - od najprostszej do zaawansowanej

Oto kaskadowe podejście do naprawy gwintu, od najmniej inwazyjnej do najbardziej zaawansowanej metody:

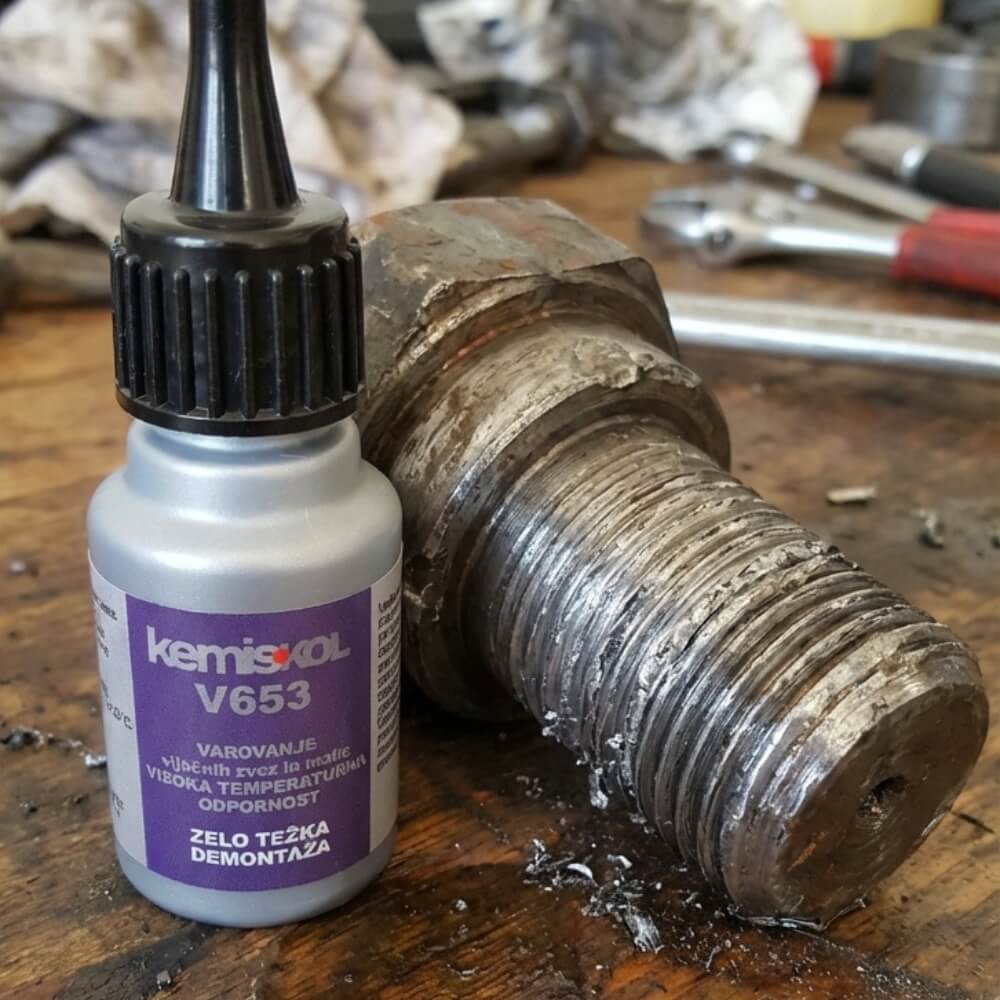

1. Klej anaerobowy (wyrobiony gwint, luz do 0,2 mm): Klej o wysokiej lepkości wypełnia puste przestrzenie między zwojami. Po utwardzeniu tworzy "mosty" polimerowe o wysokiej odporności na ścinanie. Śruba pozostaje wykręcalna. Najprostsza metoda - nie wymaga rozwiercania ani narzędzi skrawających.
2. Płynny metal (zerwany gwint, luz powyżej 0,5 mm): Dwuskładnikowy kompozyt z wypełniaczem metalowym odbudowuje ubytek materiału. Śruba nasmarowana separatorem formuje nowy gwint w tężejącej masie. Zachowuje oryginalny wymiar gwintu bez wiercenia. Pełna wytrzymałość po 24 godzinach.
3. Wkładki naprawcze lub przegwintowanie na większy wymiar (całkowite zniszczenie): Rozwiercanie otworu i włożenie wkładki spiralnej (Helicoil) lub nagwintowanie na większy wymiar (np. M8 na M10). Wymaga specjalistycznych narzędzi i odpowiedniej grubości ścianek. Niezawodna metoda mechaniczna, ale inwazyjna.

Pełną ofertę klejów do gwintów znajdziesz w naszym sklepie - obejmują zarówno anaeroby do wyrobionych gwintów, jak i kompozyty do całkowitej odbudowy.

Komentarz technologa: Krytyczna różnica między klejem anaerobowym a płynnym metalem sprowadza się do jednej liczby: szczeliny. Klej anaerobowy utwardza się tylko w cienkiej warstwie (do 0,2 mm) bez dostępu tlenu - grubsza warstwa pozostanie płynna. Płynny metal to żywica epoksydowa utwardzana chemicznie, która zwiąże w każdej grubości. Jeśli możesz wsunąć śrubę w otwór bez oporu - potrzebujesz płynnego metalu, nie kleju.

Jak naprawić zerwany gwint bez wiercenia - instrukcja krok po kroku

Naprawa gwintu bez wiercenia polega na chemicznej odbudowie gniazda za pomocą płynnego metalu i śruby wzorcowej jako formy. Śruba nasmarowana separatorem wciśnięta w tężejącą masę odwzorowuje profil gwintu - po wykręceniu zostaje nowy, funkcjonalny gwint z kompozytu. Pełną wytrzymałość uzyskujesz po 24 godzinach.

Poniższa procedura to wynik naszych prób niszczących w laboratorium. Stosując ją prawidłowo, uzyskujemy połączenie często mocniejsze niż oryginalny gwint w miękkim odlewie. Procedura jest uniwersalna dla gwintów wewnętrznych w metalu (stal, aluminium, żeliwo). Dla gwintów w plastiku zobacz osobną sekcję poniżej. Ta metoda odpowiada też na pytanie "jak zrobić gwint bez gwintownika" - śruba wzorcowa zastępuje narzędzie skrawające.

Naprawa zerwanego gwintu wewnętrznego (gniazda)

Uniwersalna procedura chemicznej odbudowy zerwanego gwintu wewnętrznego bez rozwiercania i gwintowania:

1. Oczyść gniazdo z opiłków i oleju. Tłuszcz to wróg numer jeden adhezji - cienki film olejowy zmniejsza przyczepność epoksydu do metalu o 60-80%. Użyj preparatu, który odparowuje w 100% (np. czysty izopropanol), a nie benzyny ekstrakcyjnej, która zostawia tłusty film.
2. Przygotuj śrubę wzorcową. Weź nową śrubę o zadanym gwincie (np. M8). Pokryj ją dokładnie antyadhezyjnym separatorem - gęstym smarem silikonowym lub teflonowym. Warstwa musi być widoczna, ale cienka, aby nie zniekształcić profilu gwintu. Bez separatora śruba na stałe zwiąże się z masą.
3. Wymieszaj płynny metal. Dla aluminium użyj KEMISKIT AL21, dla stali i żeliwa KEMISKIT FE21. Wymieszaj dokładnie oba składniki do jednolitego koloru - niedokładne wymieszanie to najczęstsza przyczyna niepełnego utwardzenia.
4. Wprowadź masę do otworu. Wypełnij gniazdo masą, starając się unikać pęcherzyków powietrza. Użyj igły lub wykałaczki do "przebijania" masy w otworze - pęcherzyki osłabiają strukturę kompozytu.
5. Wciśnij śrubę w masę. Nasmarowaną separatorem śrubę wciśnij pionowo w otwór. Nadmiar masy wypłynie - to prawidłowe. Ustal śrubę w idealnym pionie i stabilnie, aby nie przesunęła się podczas wiązania.
6. Wstępne wiązanie (30-60 min w temperaturze pokojowej). Po związaniu masy delikatnie wykręć śrubę. Dzięki separatorowi wyjdzie, pozostawiając odwzorowany nowy gwint z kompozytu.
7. Pełne utwardzenie (24 h). Pozostaw naprawiony gwint na 24 godziny przed obciążeniem pełnym momentem. Po tym czasie spoina osiąga maksymalną wytrzymałość mechaniczną.

Najczęstsze błędy przy naprawie gwintów bez wiercenia:

• Brak separatora na śrubie wzorcowej: Śruba na stałe zwiąże się z płynnym metalem. Wykręcenie uszkodzi świeżo utworzony gwint. Separator to nie opcja - to obowiązek.
• Nieoczyszczone gniazdo z oleju: Nawet cienki film olejowy zmniejsza adhezję epoksydu do metalu o 60-80%. Efekt: gwint wypada przy pierwszym dokręceniu.
• Wykręcanie śruby przed wstępnym wiązaniem: Masa musi związać na tyle, aby zachować kształt. Wykręcenie zbyt wcześnie zniszczy odlew.
• Obciążenie gwintu przed pełnym utwardzeniem: Po 30-60 min masa wydaje się twarda, ale osiąga tylko 30-40% wytrzymałości. Pełny moment dokręcania dopiero po 24 h.
• Pęcherzyki powietrza w masie: Każdy pęcherzyk to słaby punkt w strukturze kompozytu. Wciskaj masę powoli, z "przebijaniem" igłą.

Naprawa gwintu zewnętrznego na śrubie

Zerwany gwint na śrubie lub szpilce regeneruje się analogicznie, ale "odwrotnie" - masę nakłada się na śrubę, a formą jest nakrętka. Procedura dla zepsutego gwintu na śrubie:

1. Oczyść uszkodzony odcinek śruby z opiłków i smaru izopropanolem.
2. Naklej na śrubę maskę (np. taśmę) po obu stronach uszkodzonego odcinka, aby ograniczyć nakładanie masy tylko do zerwanego fragmentu.
3. Nasmaruj nową nakrętkę o odpowiednim wymiarze separatorem (smar silikonowy lub teflonowy) - wewnętrzny gwint nakrętki posłuży jako forma.
4. Nałóż płynny metal KEMISKIT FE21 na uszkodzony odcinek śruby, odtwarzając wstępnie kształt trzpienia.
5. Nakręć nasmarowaną nakrętkę na śrubę, wyciskając nadmiar masy. Ustaw śrubę w pionie.
6. Po wstępnym wiązaniu (30-60 min) wykręć nakrętkę. Sprawdź, czy nowy gwint jest czysty. Oczyść nadmiar masy z trzpienia.
7. Pozostaw do pełnego utwardzenia na 24 godziny.

Ta metoda sprawdza się przy naprawie gwintu zewnętrznego w korbie rowerowej, na szpilkach zawieszenia czy trzpieniach mechanizmów. Wytrzymałość odbudowanego gwintu zależy od poprawności mieszania, ilości pęcherzyków powietrza i czasu utwardzenia.

Naprawa gwintu w aluminium, plastiku i elementach krytycznych

Materiał, w którym zerwano gwint, determinuje wybór chemii i metodę naprawy. Aluminium wymaga kompozytów o zbliżonym współczynniku rozszerzalności cieplnej, plastik nie toleruje anaerobów bez aktywatora, a elementy krytyczne bezpieczeństwa (piasty, hamulce) wykluczają chemiczną naprawę zerwanego gwintu ze względów konstrukcyjnych.

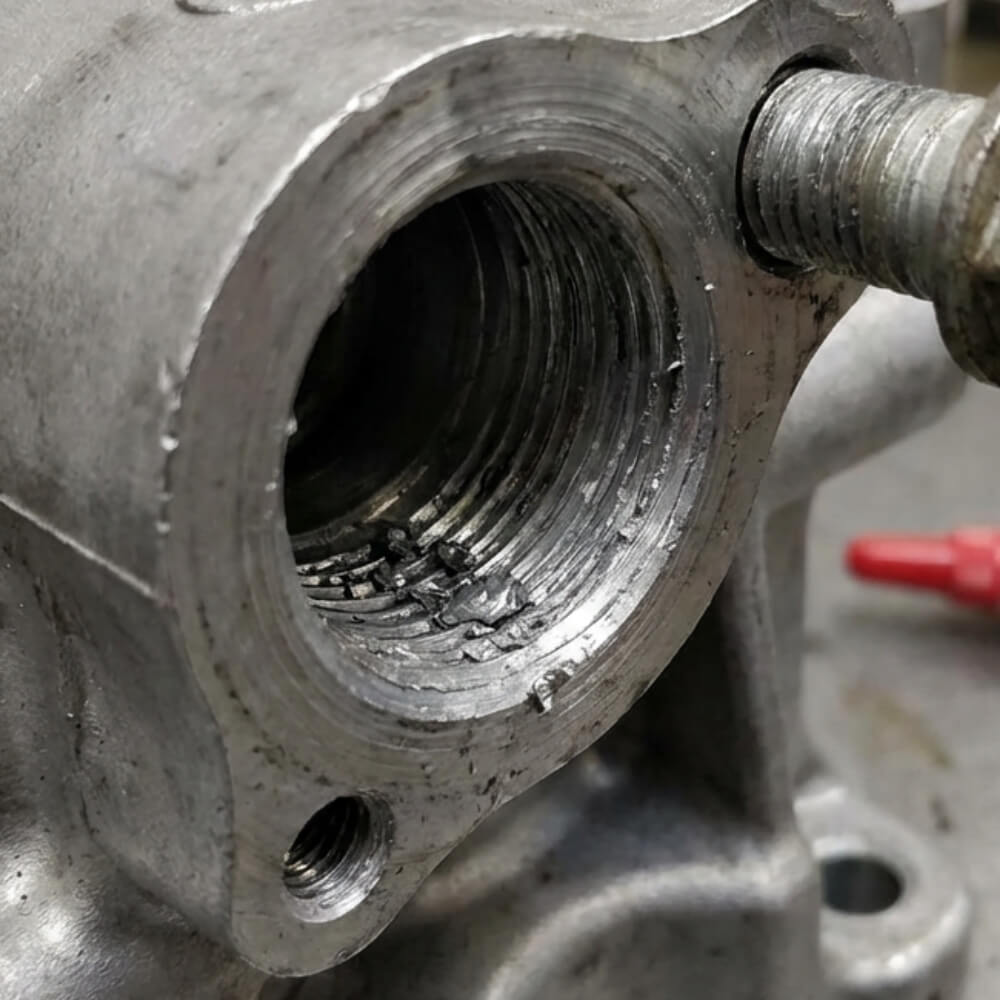

Jak naprawić zerwany gwint w aluminium

Naprawa gwintu w aluminium to najczęstsze zgłoszenie na naszym serwisie doradczym. Aluminium jest materiałem miękkim, pasywnym chemicznie i o dużej rozszerzalności cieplnej. Tradycyjne metody mechaniczne (rozwiercanie i gwintowanie na większy rozmiar) często osłabiają ścianki korpusu - na przykład w alternatorach czy delikatnych pokrywach.

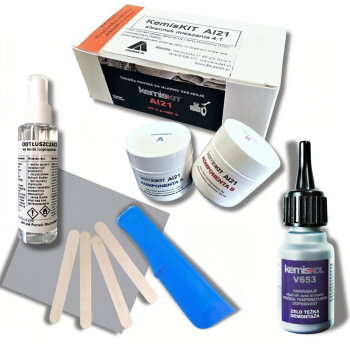

Kluczem do sukcesu w aluminium jest chemia o współczynniku rozszerzalności zbliżonym do stopu AlSi. Zestaw do naprawy gwintów w aluminium (V653 + AL21) łączy wytrzymałość kleju anaerobowego z wypełnieniem ubytków masą aluminiową. Masa AL21 zawiera opiłki aluminium, co sprawia, że po utwardzeniu zachowuje się termicznie tak samo jak blok silnika czy miska olejowa. Nie powstają naprężenia, które przy zmianach temperatur mogłyby wykruszyć zwykłą żywicę epoksydową.

Naprawa gwintu w misce olejowej to środowisko szczególnie agresywne: gorący olej (do 120-130°C) i wibracje. Tu nie stosujemy zwykłych epoksydów. Najlepszą metodą jest wklejenie na stałe tulei redukcyjnej lub gniazda za pomocą kleju o odporności do 200°C. Miska musi być perfekcyjnie sucha przed klejeniem - nawet kropla oleju zepsuje wiązanie.

Naprawa gwintu w głowicy silnika (np. szpilki kolektora) to ekstrema temperatur. Wytrzymałość standardowych epoksydów kończy się przy 120°C. Do głowic zalecamy regenerację pod szpilki wklejane na stałe - szpilkę wkręcamy na chemiczną kotwę anaerobową o podwyższonej odporności termicznej. Zerwany gwint w bloku silnika dla gwintów nośnych (mocowania, poduszki) wymaga wkładki spiralnej lub wymiany elementu.

Komentarz technologa: W blokach silnika i misce olejowej pracujemy w cyklach termicznych od -20°C do +130°C. Zwykła żywica epoksydowa bez wypełniacza metalowego ma współczynnik rozszerzalności 2-3 razy większy niż aluminium. Przy każdym nagrzaniu i stygnięciu "pracuje" bardziej niż otaczający metal i po kilkudziesięciu cyklach odkleja się od ścianek. Dlatego w aluminium stosujemy wyłącznie kompozyty z wypełniaczem aluminiowym - ich rozszerzalność jest zbliżona do stopu silumina.

Jak naprawić gwint w plastiku

Tworzywa sztuczne to zupełnie inna inżynieria niż metal. Anaeroby (kleje do metalu) nie utwardzą się w plastiku bez specjalnego aktywatora, a często wręcz niszczą tworzywo przez pękanie naprężeniowe - to zjawisko, w którym chemia kleju powoduje mikropęknięcia w strukturze polimeru, szczególnie w poliwęglanie i polistyrenie.

Do regeneracji gwintów w tworzywach (PA, PVC) stosujemy klej do gwintów plastikowych KEMISKOL T548 z Aktywatorem ATK 11. Jeśli ubytek jest duży, należy zalać otwór klejem konstrukcyjnym do tworzyw (np. z serii Acralock SA 1-15), a następnie nawiercić i nagwintować otwór w utwardzonym kleju. To daje wytrzymałość zbliżoną do litego poliamidu.

Zerwany gwint w plastiku regenerujemy inaczej niż w metalu, bo tworzywo jest elastyczne i klej musi pracować razem z materiałem. Zwykła epoksydowa masa z wypełniaczem metalowym jest zbyt sztywna dla plastiku - przy odkształceniu tworzywa pęknie. Do gwintów plastikowych potrzebny jest elastyczny klej o dobrym przyleganiu do polimerów, nie sztywny kompozyt metaliczny.

Elementy krytyczne: piasty, hamulce, silnik

Nie każdy zerwany gwint można naprawić chemicznie. Elementy krytyczne bezpieczeństwa wymagają wymiany, a nie regeneracji. Poniżej zestawienie przypadków, w których chemiczna naprawa jest wykluczona:

• Zerwany gwint w piaście koła: Piasta przenosi pełne obciążenie dynamiczne pojazdu. Chemiczna odbudowa gwintu szpilki koła to ryzyko oderwania koła. Jedyną bezpieczną naprawą jest wymiana piasty lub szpilki na nową.
• Naprawa gwintu w zacisku hamulcowym: Gwinty prowadzące i montażowe w zaciskach przenoszą siły hamowania. Klej lub płynny metal nie utrzyma momentu dokręcania przy obciążeniu dynamicznym. Wymiana elementu lub profesjonalna regeneracja w specjalistycznym warsztacie.
• Zerwany gwint w bloku silnika (gwinty nośne): Gwinty mocujące główne (poduszki, mocowania skrzyni) przenoszą siły statyczne i dynamiczne całego napędu. Tu jedyną pewną metodą jest wkładka spiralna (Helicoil) lub wymiana elementu.
• Zerwany gwint mocowania wtryskiwacza CDI: Wtryskiwacze pracują pod wysokim ciśnieniem i temperaturą. Gwinty mocujące wtryskiwacza wymagają precyzyjnego osadzenia - chemiczna naprawa nie gwarantuje powtarzalności pozycjonowania.

Mniejsze gwinty w bloku silnika (np. naprawa gwintu w misce olejowej korka spustowego, naprawa gwintu M8 przyłbic osłon) można naprawiać chemicznie, bo nie przenoszą obciążeń krytycznych. Podobnie naprawa gwintu w korbie rowerowej (np. gwinty koszyka M8) jest wykonalna chemicznie, ale wymaga kompozytu o wysokiej wytrzymałości na ścinanie i poprawnego utwardzenia przez pełne 24 godziny. Gwinty pedałów rowerowych (M14) przenoszą duże momenty - tu zalecamy wymianę korby lub wkładkę spiralną.

Przypadki brzegowe, w których metoda chemiczna może nie zadziałać:

• Ścianki cieńsze niż 2 mm wokół gwintu - zbyt mało materiału dla adhezji kompozytu.
• Gwinty pracujące w ciągłej kąpieli olejowej bez możliwości oczyszczenia - olej migracyjnie przenika pod warstwę kleju.
• Gwinty narażone na temperatury powyżej 200°C - standardowe epoksydy miękkną i tracą wytrzymałość.
• Tworzywa kruche (polistyren, PMMA) przy użyciu anaerobów - ryzyko pękania naprężeniowego.

Porównanie metod naprawy gwintów

Wielu klientów pyta o zestawy wkładek spiralnych (Helicoil) versus chemię naprawczą. Oto inżynierskie porównanie wszystkich metod naprawy gwintu:

FAQ - najczęstsze pytania
