Klej Polimerowy - Właściwości, zastosowania i porównanie z poliuretanami i silikonami

Klej polimerowy na bazie MS-polimeru (Modified Silane) to hybryda 2w1, która łączy siłę wiązania poliuretanu (do 4 MPa) z elastycznością silikonu (wydłużenie 300-500%) i odpornością na UV, eliminując jednocześnie izocyjaniany i rozpuszczalniki. Jeden kartusz 290 ml zastępuje klej montażowy, uszczelniacz i fugę elastyczną - bez potrzeby stosowania podkładów w 95% przypadków.

Każdy inżynier, technolog czy kierownik produkcji staje przed wyzwaniem znalezienia jednego, niezawodnego spoiwa. Spoiwa, które połączy aluminium z kompozytem, stal nierdzewną ze szkłem czy beton z tworzywem sztucznym. Połączenie musi być nie tylko mocne, ale także elastyczne, zdolne do kompensacji drgań i naprężeń termicznych, a przy tym odporne na lata ekspozycji na słońce, deszcz i chemikalia. Przez lata odpowiedzią były kleje silikonowe lub poliuretanowe. Dziś jednak na placu boju pozostaje nowocześniejszy i bardziej wszechstronny gracz: klej polimerowy, znany również jako MS Polimer lub klej hybrydowy.

Bazując na naszym 20-letnim doświadczeniu w doborze technologii klejenia dla przemysłu, przeprowadzimy Cię przez wszystkie aspekty stosowania klejów polimerowych. Odpowiemy na kluczowe pytania: czym jest klej polimerowy, jakie ma właściwości, gdzie znajduje zastosowanie, jak wypada na tle poliuretanu i silikonu, oraz jak sobie z nim radzić w codziennej praktyce warsztatowej.

• Co to jest klej polimerowy i dlaczego wypiera tradycyjne spoiwa
  • MS Polimer vs Silikon - starcie technologii
  • MS Polimer vs Poliuretan - bezpieczeństwo i trwałość
• Jak aplikować klej polimerowy - instrukcja krok po kroku
  • Czas schnięcia i utwardzania MS polimeru
  • Czym usunąć klej polimerowy
• Zastosowanie klejów polimerowych i ograniczenia
  • Czy klej polimerowy sklei plastik
  • Kiedy nie stosować klejów polimerowych
• Porównanie klejów polimerowych ATK
• FAQ - najczęstsze pytania

Co to jest klej polimerowy i dlaczego wypiera tradycyjne spoiwa

Klej MS Polimer to technologia hybrydowa, która łączy elastyczność i odporność na warunki atmosferyczne silikonów oraz siłę i przyczepność poliuretanów, eliminując jednocześnie ich fundamentalne wady - izocyjaniany, kwas octowy i degradację pod UV. W branży terminy "klej polimerowy", "klej hybrydowy" i "MS Polimer" są używane zamiennie i odnoszą się do tej samej, zaawansowanej grupy produktów.

Mówiąc najprościej, klej MS Polimer to technologia hybrydowa, która łączy w sobie najlepsze cechy dwóch światów. Nazwa MS Polimer pochodzi od głównego składnika - polimeru modyfikowanego grupami silanowymi (ang. Modified Silane). To właśnie ta modyfikacja jest sercem technologii.

Mechanizm utwardzania opiera się na reakcji sieciowania pod wpływem wilgoci z powietrza. Grupy silanowe (Si-O-CH3) w łańcuchach polimeru reagują z wodą z atmosfery, tworząc wiązania krzemowo-tlenowe (Si-O-Si). To sieciowanie jest procesem neutralnym chemicznie - w jego trakcie nie są uwalniane kwaśne opary (jak w silikonach octowych) ani dwutlenek węgla (co bywa problemem przy poliuretanach). Uwalniane są śladowe ilości alkoholu metylowego, całkowicie obojętnego dla klejonych powierzchni. Zwykłe kleje rozpuszczalnikowe podczas utwardzania parują, co nieuchronnie prowadzi do drastycznego skurczu spoiny i osłabienia chwytu. MS-polimer nie zawiera rozpuszczalników - zmiana objętości podczas utwardzania wynosi poniżej 1%.

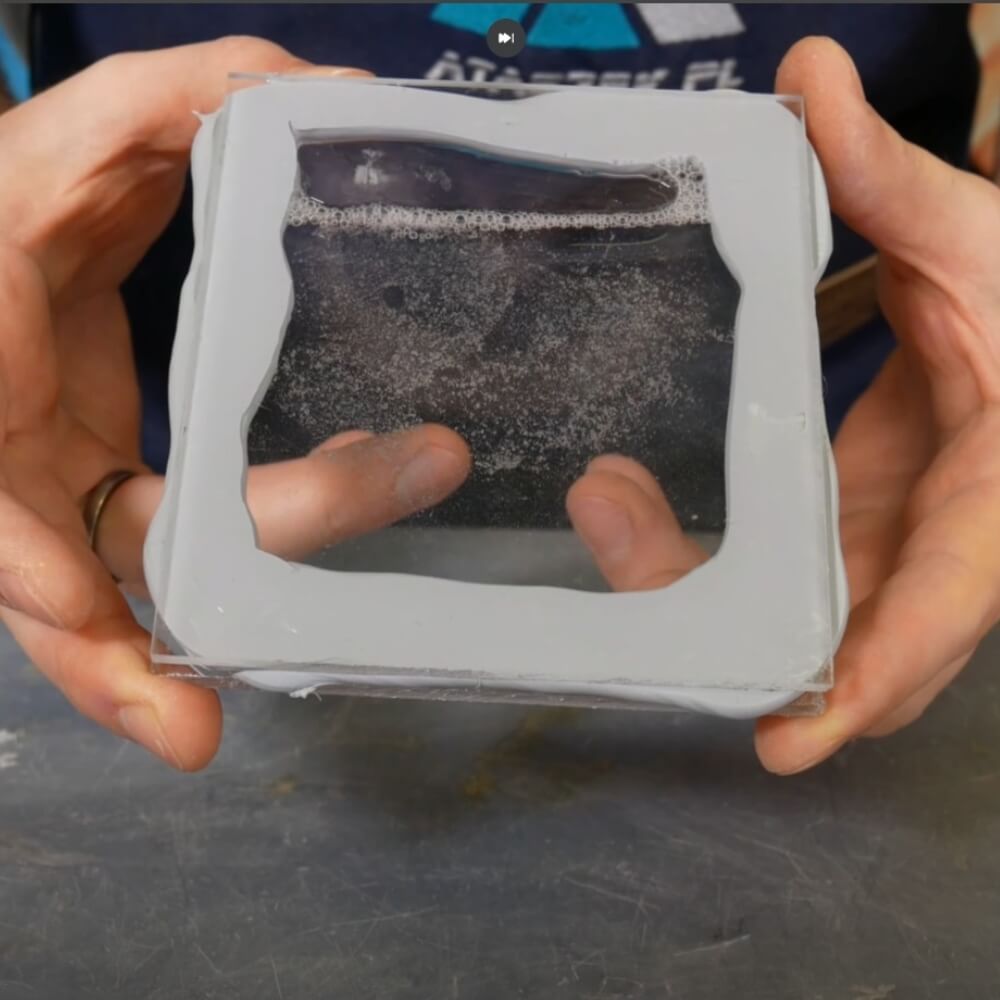

Przykład testu na wodoodporność na przykładzie kleju ATK 812.

W branży budowlanej i przemysłowej, kiedy na rynku pojawiły się kleje oparte na technologii MS Polimer (takie jak ATK 812), były one tak rewolucyjne i wszechstronne, że marketingowo zaczęto je nazywać po prostu "klejami polimerowymi" lub "klejami hybrydowymi". Nazwa ta przyjęła się jako potoczne określenie tej konkretnej technologii, aby odróżnić ją od "starych" technologii, czyli silikonów i poliuretanów. Dlatego dzisiaj, gdy specjalista mówi "klej polimerowy", w 99% przypadków ma na myśli właśnie klej na bazie MS Polimeru.

Dzięki tej technologii uzyskujemy spoinę, która jest trwale elastyczna, ma fenomenalną przyczepność do bardzo szerokiej gamy materiałów (często bez potrzeby stosowania primerów) i jest całkowicie odporna na promieniowanie UV. Sukces MS Polimerów nie leży w jednej, magicznej cesze, ale w synergii wielu unikalnych właściwości. To one sprawiają, że jeden produkt, jak ATK 812, może zastąpić kilka innych w parku maszynowym czy na placu budowy.

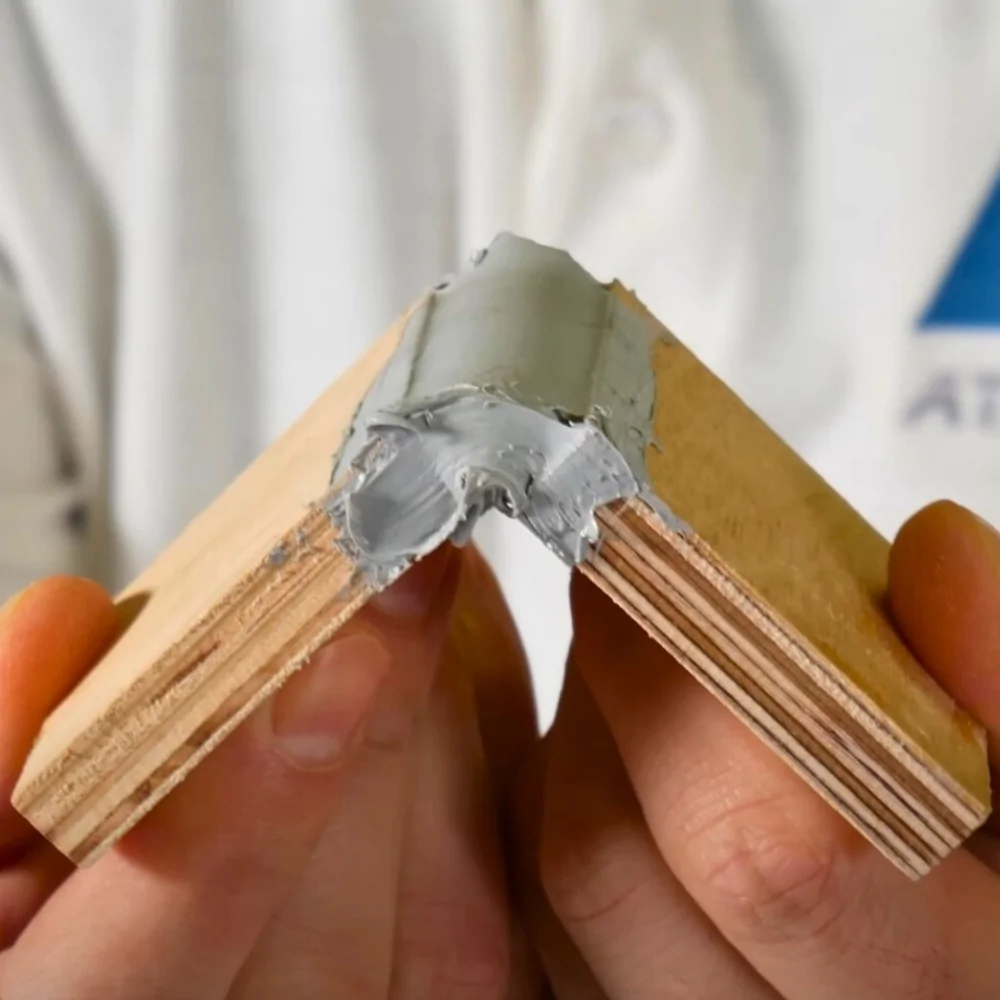

Przykład gięcia próbki MS polimeru ATK 812.

MS Polimer vs Silikon - starcie technologii

Na pierwszy rzut oka, zarówno klej polimerowy, jak i silikon, wychodzą z podobnej tuby, mają konsystencję pasty i służą do elastycznego łączenia materiałów. Jednak pod tą powierzchowną zbieżnością kryją się fundamentalne różnice chemiczne, które decydują o ich przeznaczeniu, wytrzymałości i ograniczeniach. Wybór między nimi to nie kwestia "lepszy czy gorszy", ale "właściwy do konkretnego zadania".

Podstawowa i najważniejsza różnica sprowadza się do ich głównej funkcji. Silikon jest wyspecjalizowanym uszczelniaczem. Jego zadaniem jest wypełnienie szczeliny i stworzenie elastycznej, wodoszczelnej bariery. Posiada niską wytrzymałość mechaniczną - spoinę silikonową można stosunkowo łatwo rozerwać palcami. Nie jest on zaprojektowany do przenoszenia obciążeń, sił ścinających czy utrzymywania ciężaru klejonych elementów.

MS Polimer to z kolei technologia hybrydowa, która jest jednocześnie klejem konstrukcyjnym i doskonałym uszczelniaczem. Jego zadaniem jest nie tylko uszczelnienie, ale przede wszystkim stworzenie mocnego, nośnego połączenia. Wytrzymałość na zerwanie rzędu 2-3,5 MPa oznacza, że spoina polimerowa aktywnie pracuje, przenosząc naprężenia i utrzymując strukturę w całości. To właśnie ta cecha sprawia, że MS Polimer jest podstawowym wyborem przy montażu paneli elewacyjnych, budowie karoserii pojazdów specjalistycznych czy w przemyśle stoczniowym, gdzie spoina musi być jednocześnie szczelna i niewiarygodnie mocna.

Kolejnym polem, na którym technologie te diametralnie się różnią, jest przyczepność do różnych podłoży. Silikony, szczególnie te szklarskie, wykazują doskonałą adhezję do materiałów gładkich i nieporowatych, jak szkło, ceramika czy powierzchnie szkliwione. Jednak ich przyczepność do wielu tworzyw sztucznych, metali (zwłaszcza tych malowanych proszkowo) czy kompozytów bywa ograniczona i często wymaga stosowania specjalistycznych podkładów (primerów), co komplikuje i wydłuża proces aplikacji. MS Polimer deklasuje tu konkurenta swoją niemal uniwersalną przyczepnością - w 95% przypadków osiąga ją bez konieczności stosowania primerów.

Sposób, w jaki produkt się utwardza, ma ogromne znaczenie dla klejonych materiałów. Wiele standardowych, tanich silikonów to systemy o utwardzaniu kwaśnym (octowym). Podczas sieciowania wydzielają one kwas octowy, którego charakterystyczny zapach octu zna każdy. Ten produkt uboczny jest agresywny chemicznie - powoduje korozję metali, może trwale odbarwiać kamień naturalny i niszczy srebrną warstwę na odwrocie luster. MS Polimery utwardzają się w systemie neutralnym, co czyni je jedynym słusznym wyborem do klejenia luster, montażu elementów na marmurze czy granicie oraz do łączenia elementów metalowych, gdzie ryzyko powstania ognisk korozji jest niedopuszczalne.

Zdolność do pomalowania spoiny to kolejna linia podziału. Powierzchni silikonu nie da się trwale pomalować - ze względu na jego niską energię powierzchniową, farba nie jest w stanie uzyskać przyczepności, w efekcie czego łuszczy się i odpada. Każde połączenie wykonane silikonem pozostanie w jego oryginalnym kolorze. Kleje MS Polimer są w pełni malowalne większością dostępnych na rynku farb i lakierów, zarówno wodnych, jak i rozpuszczalnikowych. Co więcej, wiele z nich, jak ATK 812, pozwala na malowanie metodą "mokro na mokro", czyli niemal natychmiast po nałożeniu masy. Dla lakierni, producentów pojazdów czy firm budowlanych jest to gigantyczna oszczędność czasu.

MS Polimer vs Poliuretan - bezpieczeństwo i trwałość

Kleje poliuretanowe były przez lata standardem przemysłowym, ale MS-polimer deklasuje je w trzech krytycznych aspektach. Po pierwsze - bezpieczeństwo chemiczne. Poliuretany zawierają izocyjaniany, które mogą powodować uczulenia i choroby układu oddechowego. MS-polimery są całkowicie wolne od izocyjanianów, rozpuszczalników i silikonów, co czyni je bezpieczniejszym wyborem z perspektywy BHP.

Po drugie - odporność na UV. Poliuretany kruszeją, pękają i zmieniają kolor pod wpływem promieniowania słonecznego, wymagając dodatkowego zabezpieczenia powierzchniowego lub malowania. MS-polimery są w pełni odporne na UV - nie żółkną, nie degradują się i nie wymagają osłaniania. W zastosowaniach zewnętrznych, gdzie spoina jest widoczna, polimer jest jedynym wyborem gwarantującym estetykę na lata.

Po trzecie - przygotowanie powierzchni. Poliuretany zazwyczaj wymagają dedykowanego podkładu dla zapewnienia trwałej adhezji, zwłaszcza na gładkich, nieporowatych powierzchniach. MS-polimery osiągają przyczepność bez primerów w większości przypadków, co upraszcza logistykę, skraca czas pracy i minimalizuje ryzyko błędu aplikacyjnego.

Nasze testy starzeniowe w komorze środowiskowej wykazały, że spoina wykonana klejem ATK 812 po 10 dniach (co odpowiada kilku latom w warunkach europejskich) zachowała 98% swojej pierwotnej elastyczności. W tych samych warunkach, standardowa spoina poliuretanowa straciła ponad 30% elastyczności i wykazywała widoczne gołym okiem mikropęknięcia na powierzchni.

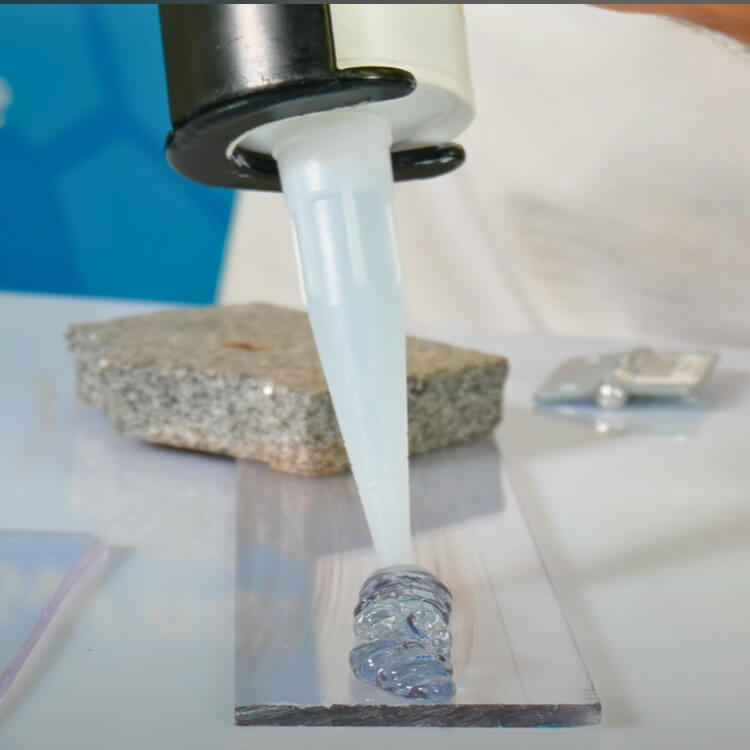

Przykład idealnie przezroczystego kleju polimerowego ATK 811.

Jak aplikować klej polimerowy - instrukcja krok po kroku

Wytrzymałość deklarowana na opakowaniu zależy od poprawnego cyklu aplikacji. Błąd na etapie przygotowania powierzchni obniża siłę wiązania o 30-50%, a błąd w technice nakładania - aplikacja w zamkniętych "plackach" zamiast podłużnych pasm - może całkowicie zatrzymać proces sieciowania. Poniższa procedura jest uniwersalna dla jednoskładnikowych MS-polimerów ATK 812 i ATK 811.

Niezależnie od materiału, który łączysz - metal, tworzywo, szkło czy beton - sekwencja działań pozostaje ta sama. Różnice dotyczą jedynie konieczności zastosowania podkładu (primera) na tworzywach niskoenergetycznych i powierzchniach porowatych. Poniższa procedura obejmuje wszystkie etapy - od identyfikacji materiału po pełne utwardzenie.

1. Zidentyfikuj łączony materiał - sprawdź, czy jest to tworzywo niskoenergetyczne (PP, PE, PTFE), które wymaga dedykowanego podkładu, czy materiał standardowy (metal, szkło, ABS, PVC, beton), do którego MS-polimer przyczepia się bez primera.
2. Odtłuść obie klejone powierzchnie alkoholem izopropylowym (IPA) lub acetonem - użyj czystej, suchej szmatki nasączonej odtłuszczaczem. Powierzchnia musi być czysta, sucha i odpylona.
3. Zmatuj gładkie powierzchnie włókniną ścierną lub papierem ściernym o gradacji 80-120 - zmatowienie zwiększa przyczepność mechaniczną poprzez stworzenie mikroskopijnej chropowatości, w którą polimer wniknie podczas sieciowania. Po zmatowieniu powtórz odtłuszczanie.
4. Zastosuj podkład, jeśli jest wymagany - na PP nałóż podkład do plastiku ATK 822, na PE i POM nałóż primer ATK 823, na porowate podłoża (beton, tynk, drewno) nałóż podkład ATK P200. Podkład aplikuj 20-30 minut przed nałożeniem kleju.
5. Aplikuj klej wyłącznie podłużnymi pasmami lub ścieżkami w odstępach 3-5 cm - jeśli uformujesz zamknięte punkty lub "placki", środek masy pozbawiony dostępu powietrza nie pobierze wilgoci i pozostanie płynny. To krytyczny błąd: MS-polimer utwardza się reakcją z wilgocią z powietrza, a zamknięta kropla odetnie dostęp wilgoci do głębi spoiny.
6. Dociśnij elementy zapewniając równomierny docisk, ale zostaw minimalną szczelinę dystansową - zalecana grubość spoiny to 1-3 mm. Spoina musi mieć odpowiednią objętość, aby pracować pod obciążeniem i kompensować naprężenia.
7. W przypadku klejenia zamkniętych elementów (bez dostępu powietrza z obu stron) zostaw kilkacentymetrowy otwór technologiczny dla wymiany powietrza - po związaniu zaklej tę szczelinę dodatkową warstwą kleju. Bez tego otworu spoina może wiązać 10-14 dni lub wcale.
8. Unikaj obciążania połączenia przez pierwsze 24-48 godzin - w tym czasie trwa proces utwardzania w głębi spoiny.

Przed aplikacją na właściwym materiale wykonaj próbę na zbędnym fragmencie - potwierdź zgodność i siłę wiązania. Zawsze testuj, zwłaszcza przy tworzywach, które identyfikujesz po raz pierwszy.

Czas schnięcia i utwardzania MS polimeru

W przeciwieństwie do klejów rozpuszczalnikowych, MS Polimery nie "schną" przez odparowanie, lecz "utwardzają się" w reakcji chemicznej z wilgocią. Proces przebiega w trzech fazach: czas otwarty, czas skórowania i utwardzanie w głębi.

Czas otwarty (czas na nałożenie i pozycjonowanie) to okno, w którym po nałożeniu kleju można dokonywać korekt. Zazwyczaj wynosi od 5 do 15 minut. Po tym czasie powierzchnia kleju zaczyna sieciować i pozycjonowanie elementów spowoduje zerwanie tworzących się wiązań krzemowo-tlenowych.

Czas skórowania to moment, gdy powierzchnia spoiny przestaje być lepka. Dla standardowych MS-polimerów ATK 812 wynosi 15-20 minut przy 22°C i wilgotności 50%. To parametr krytyczny przy decydowaniu, kiedy można malować "mokre na mokre" - farbę nakłada się po skórowaniu, gdy powierzchnia nie jest już lepka, ale nie jest w pełni utwardzona.

Pełne utwardzanie w głębi następuje z prędkością około 2-3 mm grubości spoiny na 24 godziny (przy temp. ok. 23°C i wilgotności 50%). Oznacza to, że spoina o grubości 6 mm osiągnie pełną wytrzymałość w głąb po 2-3 dniach. Całkowite dotwardzenie i osiągnięcie finalnych parametrów mechanicznych może trwać do 7 dni. Wyższa wilgotność i temperatura przyspieszają proces. Niska wilgotność (np. zimą w ogrzewanych pomieszczeniach) może go znacznie spowolnić.

Czym usunąć klej polimerowy

Usuwanie MS-polimeru zależy od fazy utwardzenia. Świeży, nieutwardzony klej to najlepszy moment na działanie - usuń go czystą, suchą szmatką lub szmatką nasąconą odtłuszczaczem przemysłowym. Nie czekaj na utwardzenie, bo potem praca rośnie drastycznie.

W pełni utwardzony klej polimerowy jest odporny chemicznie - to zaleta w eksploatacji, ale utrudnienie przy usuwaniu. Nie istnieją typowe "rozpuszczalniki" do utwardzonych MS Polimerów. Usuwanie jest procesem głównie mechanicznym: użyj ostrego nożyka, skrobaka, dłuta, a w przypadku grubych warstw - szlifierki z odpowiednią tarczą. Można zmiękczyć spoinę chemicznie, aby ułatwić usuwanie mechaniczne - stosuj agresywne substancje jak ATK MEK lub specjalistyczne preparaty typu Debonder. Nanieś środek na spoinę, odczekaj kilka-kilkanaście minut, aż klej zmięknie, a następnie usuń mechanicznie. Zawsze wykonaj test na niewidocznym fragmencie materiału - środki te mogą uszkodzić lub zmatowić niektóre tworzywa sztuczne i powłoki lakiernicze.

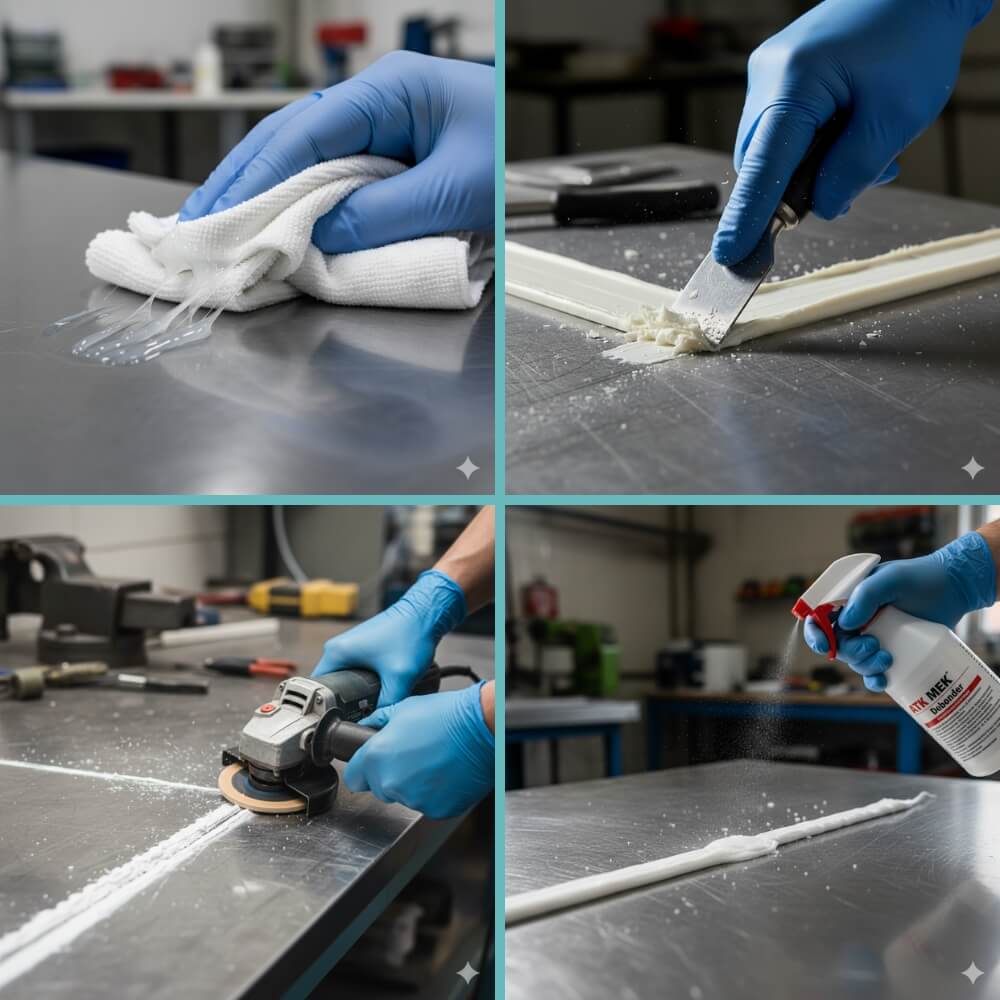

Metody usuwania klejów polimerowych.

Zastosowanie klejów polimerowych i ograniczenia

MS-polimer zastępuje klej montażowy, uszczelniacz i fugę w jednym produkcie - łączy metale, tworzywa, szkło, beton, drewno i kompozyty z siłą do 4 MPa i elastycznością 300-500%. Nie sklei jednak PP, PE i PTFE bez dedykowanego podkładu, nie utwardzi się bez dostępu wilgoci i nie sprawdzi się na małych powierzchniach styku, gdzie potrzebny jest klej cyjanoakrylowy lub metakrylowy.

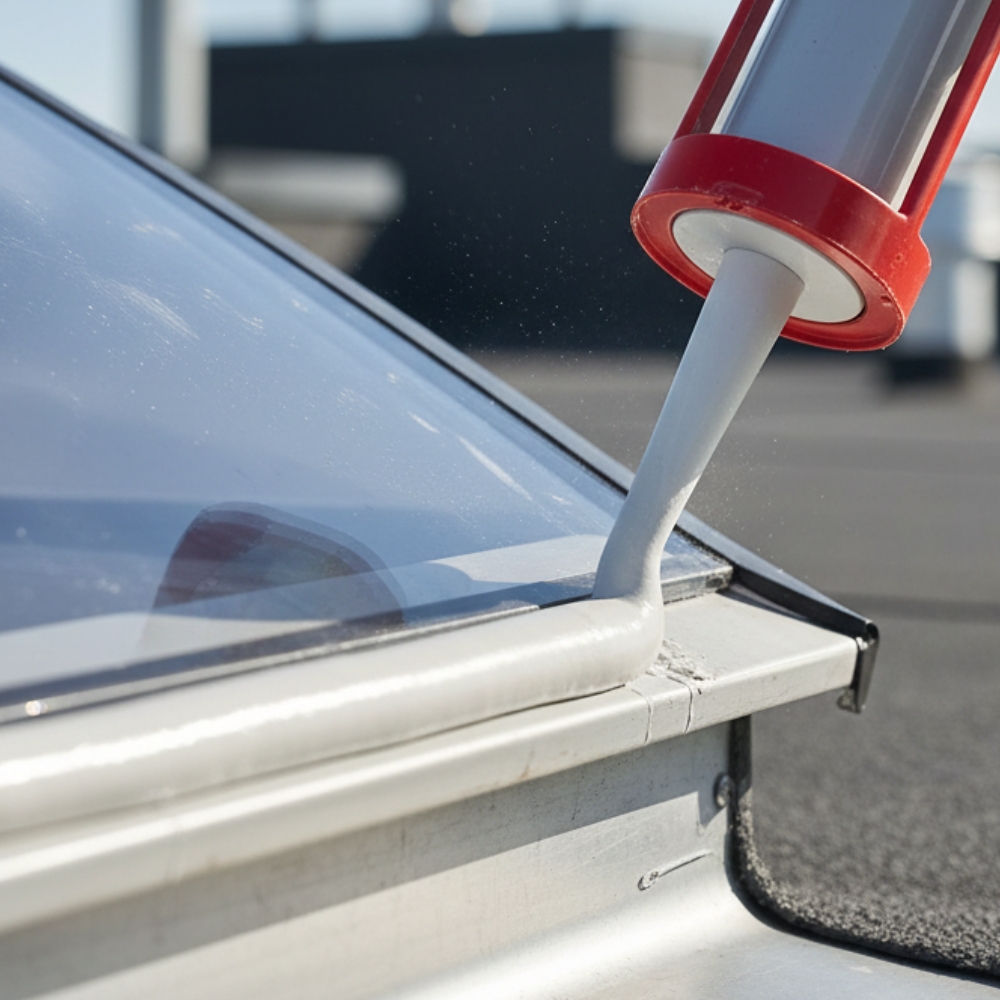

Wszechstronność MS Polimerów sprawia, że lista zastosowań jest niemal nieograniczona. W motoryzacji i transporcie to elastyczne klejenie i uszczelnianie poszyć karoserii, kontenerów, naczep, montaż spoilerów, owiewek, paneli bocznych, listew ozdobnych, wklejanie okien i świetlików w kamperach, przyczepach i łodziach. W budownictwie to montaż ciężkich luster, paneli ściennych, cokołów, listew przypodłogowych, uszczelnianie dylatacji i złączy konstrukcyjnych, klejenie parapetów i progów. W przemyśle to klejenie tabliczek znamionowych, emblematów, obudów maszyn, tworzenie niewidocznych połączeń szkła z metalem, klejenie laminatów i kompozytów włókna węglowego.

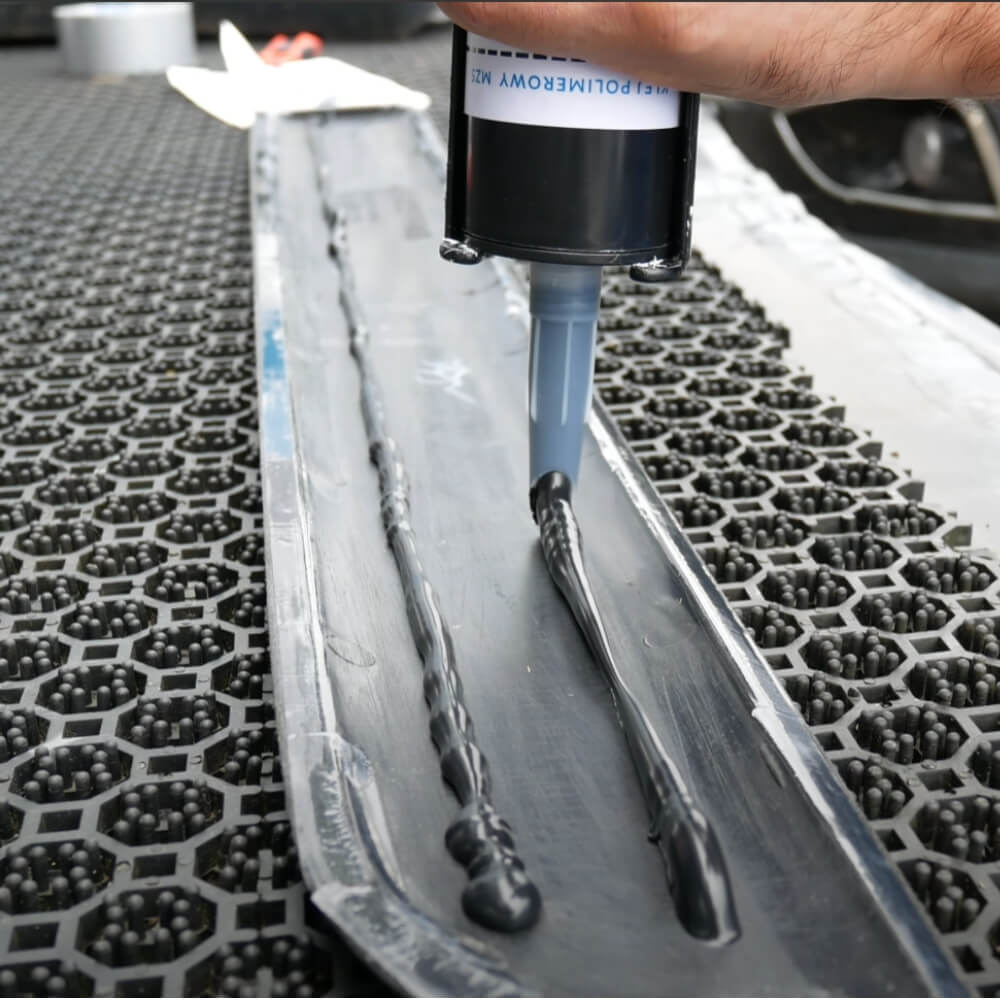

Klejenie listew ozdobnych w samochodzie klejem polimerowym ATK 812

Do zastosowań wymagających natychmiastowego, mocnego chwytu na powierzchniach pionowych przeznaczony jest wariant ATK 812 HT (wersja High Tack) dla natychmiastowego, mocnego chwytu początkowego. Do aplikacji przemysłowych wymagających szybkiego utwardzania niezależnego od wilgotności powietrza służy dwuskładnikowy ATK 812-2K. Do połączeń wymagających pełnej przezroczystości spoiny przeznaczony jest ATK 811 - krystalicznie przezroczysty, idealny do szkła i pleksi. Do dylatacji posadzkowych stosuj ATK 812 SL jako specjalistyczny, samopoziomujący uszczelniacz.

Czy klej polimerowy sklei plastik

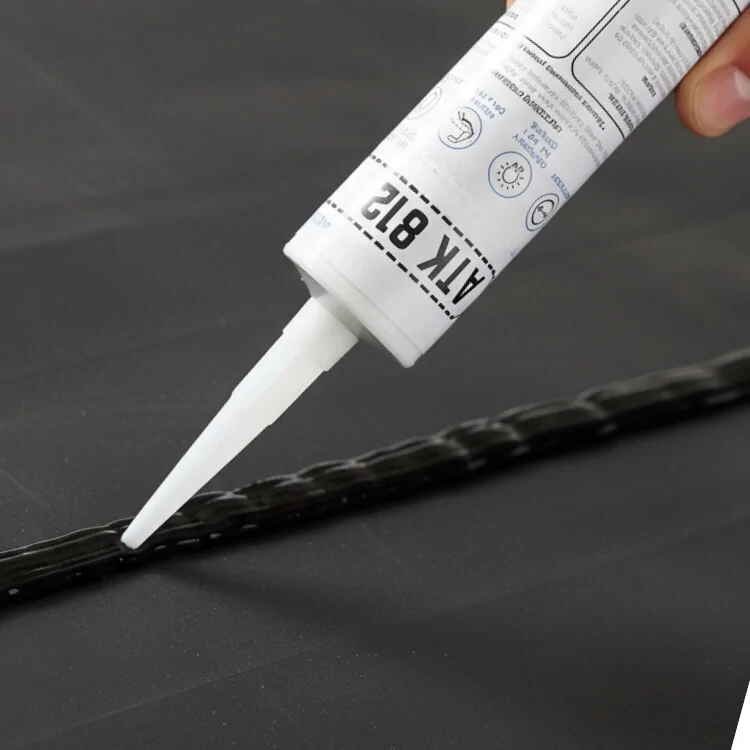

MS Polimery doskonale radzą sobie z tworzywami łatwymi do klejenia, takimi jak ABS, PVC, PMMA (plexi), PC (poliwęglan). Wyzwanie stanowią jednak tworzywa niskoenergetyczne, o "tłustej" powierzchni - polietylen (PE, PE-HD) i polipropylen (PP). Ich energia powierzchniowa jest tak niska (28-32 mN/m), że siły van der Waalsa nie są w stanie utrzymać adhezji polimeru. To jak lutowanie cyną na mokrym metalu - cyna po prostu spłynie.

Rozwiązaniem jest zastosowanie systemu klejącego, czyli kleju w połączeniu z dedykowanym podkładem (primerem), który chemicznie aktywuje powierzchnię tworzywa. Do klejenia PP użyj podkładu ATK 822. Do klejenia PE i POM zastosuj primer ATK 823. Dla powierzchni porowatych jak surowy beton, tynk czy drewno, które mogą "wypijać" klej, zaleca się zagruntowanie powierzchni podkładem ATK P200 - zwiększa on przyczepność i znacząco zmniejsza zużycie samego kleju.

Jeśli musisz trwale skleić czysty PP lub PE na małej powierzchni styku, primer nie zawsze jest najlepszą drogą. Przy łączeniach krawędziowych lub czołowych o małej powierzchni adhezji MS-polimer zawiedzie - to klej powierzchniowy, potrzebuje odpowiedniej strefy kontaktu, aby rozwinąć pełną siłę wiązania. W takich przypadkach rozważ spawanie plastiku lub zastosowanie przemysłowego kleju metakrylowego, który wiąże na zimno przez polimeryzację rodnikową i osiąga pełną wytrzymałość w 10-15 minut. Nie trać czasu na aplikację kleju bez precyzyjnej identyfikacji obrabianego materiału.

Kiedy nie stosować klejów polimerowych

Żaden środek chemiczny nie jest absolutnie uniwersalny i klej polimerowy z tuby nie sklei wszystkiego bez odpowiedniego przygotowania. Skuteczne klejenie wymaga świadomej weryfikacji podłoża. Poniższa lista obejmuje ograniczenia i przeciwwskazania potwierdzone w praktyce warsztatowej.

Materiały i sytuacje, w których MS-polimer nie zadziała lub wymaga szczególnego przygotowania:

• Polietylen (PE, PE-HD) i polipropylen (PP) bez dedykowanego podkładu - niska energia powierzchniowa (28-32 mN/m) blokuje adhezję; wymaga ATK 822 (PP) lub ATK 823 (PE, POM).
• PTFE (teflon) - tworzywo o skrajnie niskiej energii powierzchniowej, MS-polimer nie wiąże się z nim nawet z podkładem.
• Stare powłoki silikonowe - polimer nie trzyma się silikonu. Resztki starego silikonu na podłożu zablokują adhezję MS-polimeru całkowicie. Mikroskopijna warstwa filmu silikonowego pozostaje nawet po mechanicznym usunięciu i MS-polimer odpada po kilku dniach.
• Mała powierzchnia styku - MS-polimer to klej powierzchniowy; na łączeniach krawędziowych lub czołowych o małej strefie kontaktu nie rozwinie pełnej siły wiązania. Tam potrzebny jest klej metakrylowy lub cyjanoakrylowy.
• Ciągłe zanurzenie w wodzie z dużą domieszką chloru (baseny) - MS-polimer jest wodoodporny na deszcz i słodką wodę, ale ciągłe zanurzenie w chlorowanej wodzie basenowej degraduje spoinę długoterminowo.
• Bitumy, smoły i lepiki z zawartością rozpuszczalników - rozpuszczalniki migrują do spoiny i blokują sieciowanie polimeru.
• Aplikacja w temperaturze poniżej 5°C - sieciowanie z wilgocią jest zbyt wolne, spoina nie utwardzi się prawidłowo.
• Malowanie farbami alkidowymi - MS-polimer nie jest kompatybilny z farbami alkidowymi, farba nie uzyska przyczepności.

Porównanie klejów polimerowych ATK

Wybór odpowiedniego wariantu z gamy ATK zależy od specyfiki zastosowania - od standardowego montażu, przez aplikacje pionowe wymagające chwytu początkowego, po przemysłowe procesy wymagające szybkiego utwardzania. Poniższe zestawienie porównuje kluczowe parametry techniczne.

Parametry wspólne dla całej gamy ATK 812: odporność temperaturowa od -40°C do +100°C, zmiana objętości poniżej 1%, opakowanie 290 ml (ATK 812-2K: 490 ml). Wszystkie warianty są bezwonne, nie zawierają izocyjanianów, rozpuszczalników ani silikonów, i są malowalne po utwardzeniu większością farb (z wyjątkiem farb alkidowych). Pełną gamę znajdziesz w kategorii klejów polimerowych ATK.

FAQ - najczęstsze pytania
