Promieniowanie UV - długość fali, zastosowanie i utwardzanie

Promieniowanie UV (ultrafioletowe) to niewidzialna dla oka część widma elektromagnetycznego o długości fali od 100 do 400 nanometrów, a w praktyce warsztatowej narzędzie, które w kilka sekund zamienia płynny klej w twardą, przezroczystą spoinę. W tym artykule wyjaśniam prostym językiem, czym różnią się pasma UV-A, UV-B i UV-C, jak działa utwardzanie UV, co widać w świetle UV i jak uzyskać światło UV w warunkach domowych.

• Czym jest promieniowanie ultrafioletowe - podział długości fal
  • Pasmo UV-A (315-400 nm) - zakres utwardzania
  • Pasmo UV-B (280-315 nm) - energia ograniczona
  • Pasmo UV-C (100-280 nm) - moc dezynfekcji
• Zastosowanie promieni UV - utwardzanie klejów, lakierów i farb
  • Fotopolimeryzacja - utwardzanie UV krok po kroku
  • Z czego składa się produkt światłoutwardzalny
  • Zalety i ograniczenia technologii światłoutwardzalnej
  • Kleje, lakiery, żywice i farby UV - wyzwania utwardzania
• Co widać w świetle UV - fluorescencja i latarka UV
  • Co świeci w świetle UV - materiały i substancje
  • Latarka UV - zastosowanie w domu i warsztacie
• Jak zrobić światło UV w domu - co działa, a co nie
• Jaką lampę UV wybrać - irradiancja, technologia i BHP
  • Technologie źródeł światła UV
  • BHP podczas pracy z lampami UV
• Porównanie źródeł światła UV
• FAQ - najczęstsze pytania

Czym jest promieniowanie ultrafioletowe - podział długości fal

Promieniowanie UV to światło o fali krótszej niż fiolet - niewidzialne dla oka, ale na tyle energetyczne, że potrafi wywołać reakcje chemiczne, których zwykłe światło nie ruszy. Długość fali promieniowania UV jest jego najważniejszym parametrem roboczym - od niej zależy, czy światło utwardzi klej, zdezynfekuje powierzchnię, czy tylko zaszkodzi skórze.

Nazwa "ultrafiolet" pochodzi od łacińskiego ultra, czyli "poza". Fiolet to ostatni kolor, który widzi ludzkie oko, a fale krótsze leżą już poza granicą naszego widzenia. Działa to jak gwizdek dla psa: dźwięk realnie istnieje, ale ucho go nie rejestruje. Skoro UV nie widać, skąd wiemy, że działa? Po skutkach - oparzenie słoneczne, świecenie bursztynu pod latarką czy twarda spoina kleju to wszystko dzieło tego samego niewidzialnego światła.

Miarą długości fali jest nanometr (nm) - miliardowa metra. Całe promieniowanie ultrafioletowe mieści się między 100 a 400 nm, czyli między światłem widzialnym a promieniowaniem rentgenowskim. Im krótsza fala, tym więcej energii niesie pojedynczy pakiet światła - dlatego pasma o krótszej fali "robią" więcej, ale też łatwiej wyrządzają szkodę.

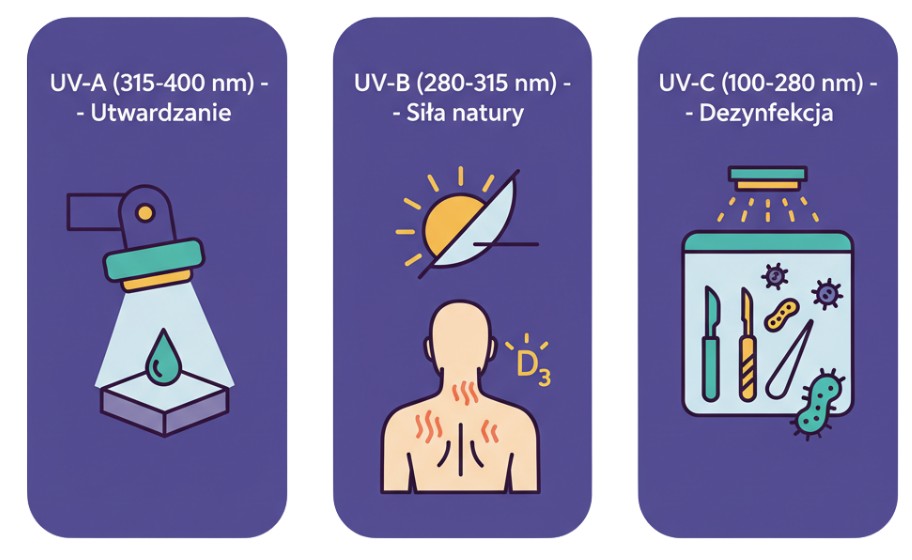

Promieniowanie UV dzieli się na trzy pasma, z których każde ma inne właściwości i inne zastosowanie:

Pasmo UV-A (315-400 nm) - zakres utwardzania

To pasmo robocze całej technologii światłoutwardzalnej. Promienie UV-A mają najdłuższą falę w spektrum ultrafioletu, co pozwala im na głębszą penetrację materiałów - i to właśnie tę cechę wykorzystuje się do inicjowania fotopolimeryzacji w klejach, lakierach, farbach i żywicach. Naturalnym źródłem jest Słońce: promieniowanie UV-A stanowi aż 95% całego promieniowania UV docierającego do powierzchni Ziemi i z łatwością przenika przez chmury czy szyby okienne.

Pasmo UV-B (280-315 nm) - energia ograniczona

Fale UV-B są krótsze i niosą więcej energii niż UV-A. To one stymulują produkcję witaminy D3 w skórze, ale odpowiadają też za bolesne oparzenia słoneczne. Ich zdolność penetracji jest mniejsza, a większość pochłania warstwa ozonowa. W technice zastosowanie tego pasma jest ograniczone - brane jest pod uwagę tylko w wyjątkowych sytuacjach.

Pasmo UV-C (100-280 nm) - moc dezynfekcji

To najkrótsze i najbardziej energetyczne fale UV. Są niezwykle szkodliwe dla organizmów żywych, ponieważ niszczą ich DNA i RNA - dlatego w medycynie i przemyśle wykorzystuje się je do sterylizacji wody, powietrza oraz powierzchni w szpitalach i laboratoriach. Na szczęście atmosfera ziemska absorbuje je w całości, więc naturalnie nie docierają do powierzchni planety.

Zastosowanie promieni UV - utwardzanie klejów, lakierów i farb

Najważniejsze zastosowanie promieni UV w warsztacie to utwardzanie: światło startuje reakcję chemiczną, która w kilka do kilkudziesięciu sekund zamienia płynny klej w twardą spoinę. Proces działa wyłącznie w produktach światłoutwardzalnych, które zawierają specjalne związki zwane fotoinicjatorami - zwykły klej pod lampą UV pozostanie płynny.

Lampa ultrafioletowa ma zastosowanie wszędzie tam, gdzie liczy się szybkość, precyzja i estetyka połączenia: od szkła i pleksi, przez elektronikę i jubilerstwo, aż po przemysł meblarski i druk 3D. Sercem tej technologii są kleje UV oraz fotopolimeryzacja - proces, który warto zrozumieć od środka, żeby dobrze dobierać zarówno klej, jak i lampę.

Fotopolimeryzacja - utwardzanie UV krok po kroku

Klej światłoutwardzalny w stanie płynnym to mieszanina krótkich cząsteczek - monomerów i oligomerów - z dodatkiem fotoinicjatorów. Fotoinicjator działa jak włącznik chemiczny: dopóki nie pada na niego światło o odpowiedniej długości fali, pozostaje nieaktywny. Gdy absorbuje energię UV, rozpada się i tworzy wysoce reaktywne wolne rodniki. Te uruchamiają lawinową reakcję łańcuchową, w której monomery i oligomery błyskawicznie łączą się w długie, usieciowane łańcuchy polimerowe. Można to porównać do domina: jedno pchnięcie ( impuls światła) wystarcza, by cała lawina cząsteczek połączyła się w lite tworzywo.

W praktyce cały proces wygląda tak:

1. Nanieś cienką warstwę płynnego kleju na jedną z łączonych powierzchni.
2. Złóż elementy i precyzyjnie je pozycjonuj - klej pozostaje płynny, więc masz czas na idealne dopasowanie i usunięcie nadmiaru.
3. Naświetl obszar spoiny lampą UV o długości fali dopasowanej do fotoinicjatorów w kleju, najczęściej w zakresie 365-405 nm.
4. Poczekaj kilka do kilkudziesięciu sekund na pełną polimeryzację - w tym czasie połączenie uzyskuje ostateczną wytrzymałość.

Z czego składa się produkt światłoutwardzalny

Każdy produkt światłoutwardzalny - niezależnie od tego, czy jest to klej do szkła, lakier do paznokci, czy żywica do druku 3D - bazuje na czterech typach składników:

• Oligomery (prepolimery): szkielet całej formuły, który w największym stopniu decyduje o twardości lub elastyczności, odporności chemicznej i termicznej, odporności na ścieranie, połysku oraz przyczepności (adhezji) do podłoża.
• Monomery: małe, bardzo reaktywne cząsteczki pełniące rolę chemicznego rozcieńczalnika - obniżają lepkość, by produkt był łatwy w aplikacji, a potem same wbudowują się między łańcuchy oligomerów, tworząc gęstą, usieciowaną strukturę. Ich rodzaj i ilość decydują o szybkości utwardzania, skurczu i finalnej twardości spoiny.
• Fotoinicjatory: "włącznik" procesu - pozostają nieaktywne, dopóki nie padnie na nie światło o ściśle określonej długości fali, np. 365 nm lub 395 nm.
• Dodatki: "przyprawy" receptury, czyli m.in. promotory adhezji (poprawiają przyczepność do trudnych powierzchni), pigmenty i barwniki, środki matujące oraz stabilizatory chroniące powłokę przed degradacją.

Komentarz technologa: Wdrożenie technologii UV potrafi odwrócić ekonomię produkcji. W firmie zajmującej się szklanymi gablotami reklamowymi zamiana klejów dwuskładnikowych na klej światłoutwardzalny skróciła montaż pojedynczego elementu z 15 minut do 45 sekund. Zniknęły też nieestetyczne wycieki, które wcześniej trzeba było zmywać przed oddaniem gabloty klientowi.

Zalety i ograniczenia technologii światłoutwardzalnej

Klejenie UV zyskało popularność w przemyśle i rzemiośle dzięki czterem cechom, których nie łączy ze sobą żadna tradycyjna metoda:

• Błyskawiczna szybkość: utwardzanie liczone jest w sekundach, co radykalnie skraca cykle produkcyjne i eliminuje potrzebę długiego sezonowania elementów.
• Niezrównana precyzja: klej nie zacznie wiązać, dopóki nie zostanie naświetlony - masz pełną kontrolę i czas na perfekcyjne pozycjonowanie łączonych części.
• Wytrzymałość i estetyka: spoiny UV są mocne i odporne na wibracje, wilgoć oraz zmiany temperatury, a przy tym krystalicznie przezroczyste - to bezcenne przy klejeniu szkła, tworzyw sztucznych i w jubilerstwie.
• Proces na żądanie: koniec z presją czasu znaną z klejów dwuskładnikowych - utwardzasz dokładnie wtedy, gdy wszystko jest na swoim miejscu.

Ta sama technologia ma jednak swoje mankamenty, o których trzeba wiedzieć przed wyborem metody naprawy:

• Konieczna przepuszczalność UV: co najmniej jeden z łączonych materiałów musi być przezroczysty dla promieniowania - dwóch nieprzezroczystych elementów nie połączysz tą technologią.
• Problem "cienia": klej nie utwardzi się w miejscach, do których światło UV nie jest w stanie dotrzeć.
• Ograniczone wypełnianie szczelin: ze względu na koszty kleje UV nie stosuje się do wypełniania większych szczelin.
• Wyższy koszt: specjalistyczne kleje i profesjonalne lampy UV bywają droższe od tradycyjnych metod łączenia.

Kleje, lakiery, żywice i farby UV - wyzwania utwardzania

Ogólna zasada działania jest wspólna dla wszystkich produktów, ale każdy materiał stawia przed światłem inny problem:

• Kleje UV - skurcz: każdy materiał podczas wiązania lekko się kurczy, a nadmierny skurcz tworzy naprężenia zdolne uszkodzić kruche podłoża. Nowoczesne formuły, takie jak klej ATK UV16, są zaprojektowane tak, by spoina była nie tylko przezroczysta, ale i stabilna.
• Lakiery UV - tlen: tlen z powietrza może zakłócić utwardzanie samej powierzchni i zostawić ją lepką. Aby temu zapobiec, stosuje się bardzo mocne lampy UV lub prowadzi proces w atmosferze gazu obojętnego.
• Żywice UV - głębokość: utwardzenie cienkiej warstwy jest proste, ale zapewnienie, by światło dotarło do wnętrza grubszego obiektu, to wyższa szkoła jazdy. Dlatego stosuje się fotoinicjatory reagujące na nieco dłuższą falę, zdolną do głębszej penetracji, i kontroluje skurcz, by gotowy element się nie odkształcił.
• Farby UV - pigmenty: cząsteczki nadające farbie kolor działają jak mikroskopijne tarcze, które blokują i rozpraszają światło. Absolutnym mistrzem blokowania UV jest biały pigment - dwutlenek tytanu - dlatego białe i pastelowe farby utwardza się ekstremalnie mocnymi lampami i wieloma bardzo cienkimi warstwami.

W lakierowaniu samochodowym sprawdzi się lampa punktowa dostosowana do powłok lakierniczych:

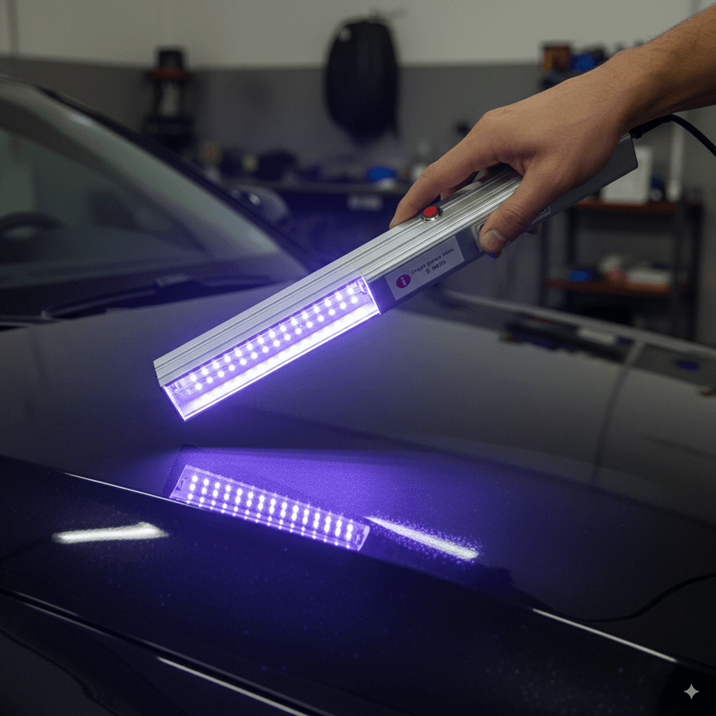

Lampa ATK UV120W CAR - do utwardzania lakieru samochodowego.

Żywice UV to z kolei podstawowa technologia druku 3D - wydruk powstaje warstwa po warstwie i wymaga doświetlania o kontrolowanej głębokości penetracji:

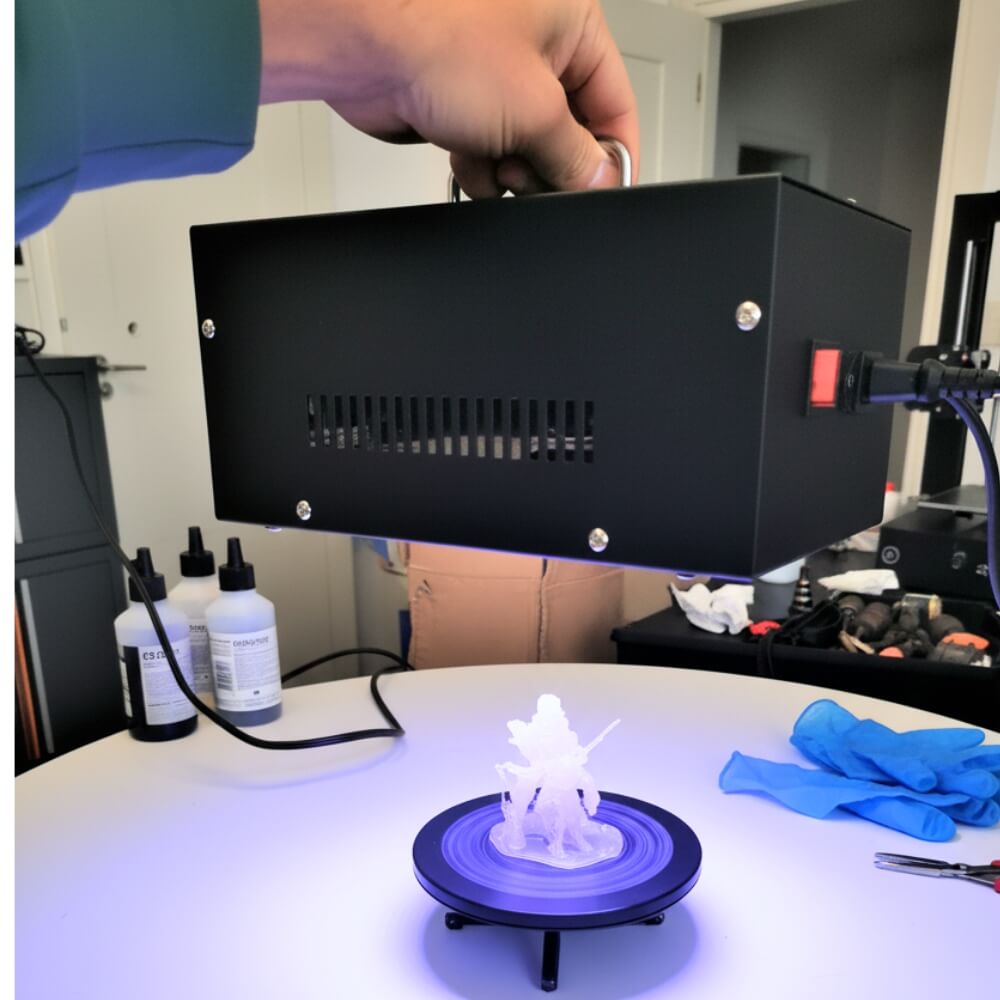

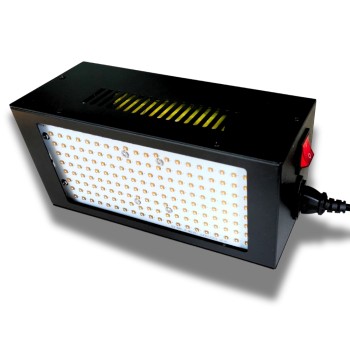

Doświetlanie wydruków 3D - lampą ATK UV350W.

Najtrudniejszą próbą dla światła są farby i sitodruk, gdzie pigmenty rozpraszają promieniowanie na całej grubości powłoki:

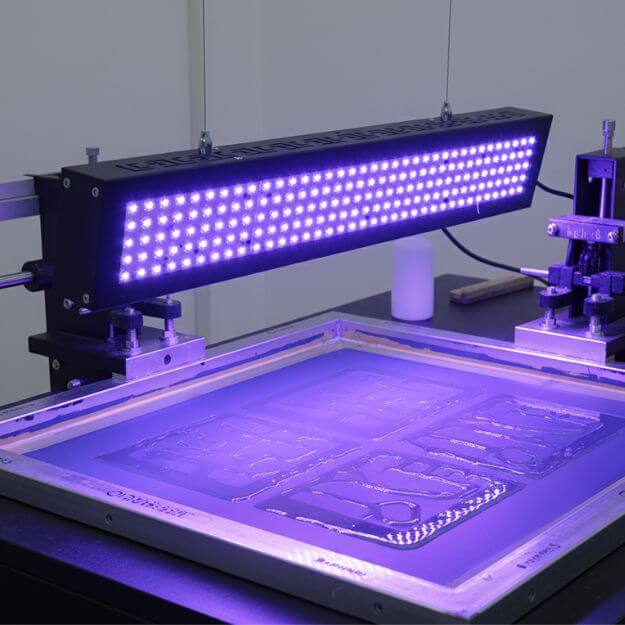

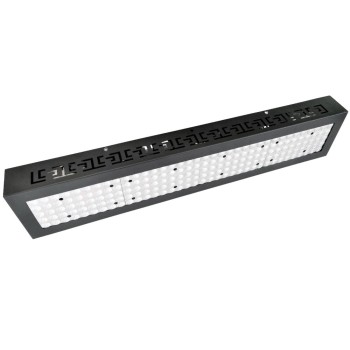

Przykład zastosowania lampy ATK UV400W w sitodruku.

Co widać w świetle UV - fluorescencja i latarka UV

W świetle UV część materiałów świeci wyraźnym, widzialnym kolorem - to zjawisko fluorescencji, dzięki któremu latarka UV służy nie tylko do utwardzania, ale i do kontroli, diagnostyki oraz poszukiwań. To druga, po utwardzaniu, najbardziej praktyczna grupa zastosowań promieniowania.

Fluorescencja polega na tym, że substancja pochłania niewidzialne dla oka promieniowanie UV i oddaje część jego energii jako światło widzialne. Materiał nie odbija tu światła lampy - on sam świeci, jakby "przetłumaczył" niewidzialną energię na kolor, który widzimy. Dlatego proszek do prania, bursztyn czy spoina kleju pod latarką UV świecą barwami, których w zwykłym świetle nie widać.

Co świeci w świetle UV - materiały i substancje

Odpowiedź na pytanie, co świeci w UV, zaskakuje - świecą rzeczy z najbliższego otoczenia:

• Kleje UV z pigmentem fluorescencyjnym: spoina świeci pod latarką, co pozwala sprawdzić, czy produkt nałożono równomiernie - to gotowa kontrola jakości nałożenia.
• Bursztyn i minerały (np. fluoryt, kalcyt): podstawowa metoda poszukiwań w terenie i szybkiej weryfikacji znalezisk.
• Środki czystości z wybielaczami optycznymi: detergenty do prania i płyny do naczyń - świecące smugi zdradzają resztki, które mogłyby obniżyć przyczepność spoiny.
• Barwione papiery, tekstylia i farby drukowe: pod UV weryfikuje się dokumenty, banknoty i znaki ochronne.
• Wycieki i uszkodzenia: specjalne znaczniki fluorescencyjne dodane do medium świecą w miejscu nieszczelności układu.

Latarka UV - zastosowanie w domu i warsztacie

Latarka UV łączy w sobie dwie role: przenośne źródło światła do utwardzania drobnych spoin i podręczne narzędzie do wywoływania fluorescencji. W praktyce sprawdzi się przy:

• Domowych naprawach: utwardzanie drobnych, punktowych spoin przy szkła, pleksi i biżuterii - spoiny too małe, by uruchamiać dla nich dużą lampę.
• Kontroli czystości przed klejeniem: resztki środków czystości fluoryzują pod UV i wskażą powierzchnię wymagającą dokładniejszego odtłuszczenia.
• Diagnostyce nieszczelności: znaczniki fluorescencyjne pokazują miejsce wycieku zanim zrobi się z niego problem.
• Weryfikacji dokumentów i banknotów: ochronne znaki fluorescencyjne są widoczne tylko pod UV.
• Poszukiwaniach w terenie: bursztyn i wiele minerałów świeci wyraźnie już pod małą latarką.

Jak zrobić światło UV w domu - co działa, a co nie

Faktyczne światło UV do utwardzania kleju uzyskasz tylko z diody lub lampy UV - popularne domowe triki dają efekt wizualny, ale nie natężenie potrzebne do polimeryzacji. Zanim sięgniemy po konkretne urządzenia, rozwiejmy najczęstszy mit.

Internety pełne są trików typu fioletowa folia lub marker nałożony na zwykłą latarkę. Fizyka jest tu bezlitosna: filtr potrafi tylko zatrzymywać część widma, ale nie wytwarza fal, których źródło nie emituje. Biała latarka z fioletową folią daje fioletowe światło widzialne, a nie ultrafiolet. To tak, jakby zabarwić wodę na zielono i spodziewać się, że zacznie smakować jak herbata - kolor to nie to samo co właściwości.

Domowe źródła realnie generujące promieniowanie UV oceniamy następująco:

• Latarka UV LED (np. ATK UV 5W): prawdziwe źródło UV-A - wystarcza do drobnych, punktowych spoin i domowych napraw.
• Lampa do paznokci: utwardzi klej UV, ale ma stosunkowo małą moc i nie nadaje się do profesjonalnych procesów ani ciągłego, intensywnego świecenia, gdzie liczy się szybkość i jednorodność utwardzania.
• Słońce: przy długim nasłonecznieniu w słoneczny dzień niektóre produkty z dużą ilością fotoinicjatorów zdążą się utwardzić. Nie zalecamy - brak powtarzalności i pewności co do pełnego przebiegu utwardzania.
• Lampa do szukania bursztynów: natężenie samego UV-A jest tu małe, rzędu 10-20 mW/cm², co jest zbyt małe, by zainicjować polimeryzację kleju.
• Lampa imprezowa (blacklight): emituje głównie UV-A, ale przy natężeniu rzędu 1-5 mW/cm² lub mniej - jest zaprojektowana do efektów fluorescencyjnych, nie do utwardzania.

Do prostych klejeń w domu wystarczy latarka - pod warunkiem, że jest to faktyczna latarka UV, a nie zwykła z filtrkiem:

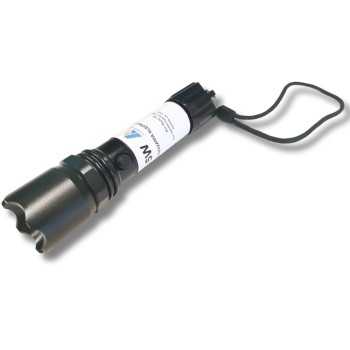

Proste klejenie w domu możemy wykonać latarką UV jak np. ATK UV 5W.

Jaką lampę UV wybrać - irradiancja, technologia i BHP

Przy doborze lampy UV liczy się irradiancja (mW/cm²) i długość fali dopasowana do fotoinicjatora produktu - moc podana w watach mówi tylko, ile energii elektrycznej pobiera urządzenie. To jedna z najczęściej błędnie interpretowanych kwestii przy technologii światłoutwardzalnej.

Irradiancja to gęstość mocy promieniowania UV, które realnie dociera do każdego centymetra kwadratowego spoiny (mW/cm²), a sumaryczna dawka wyrażana jest w mJ/cm². Watty to rachunek za prąd - irradiancja to to, co faktycznie trafia do kleju. Wysoka irradiancja przy odpowiedniej długości fali gwarantuje szybkie i pełne utwardzenie spoiny.

Wydajność w nowym świetle: diody UV-A LED oferują precyzję, energooszczędność i dłuższą żywotność, rewolucjonizując procesy utwardzania w porównaniu do tradycyjnych świetlówek.

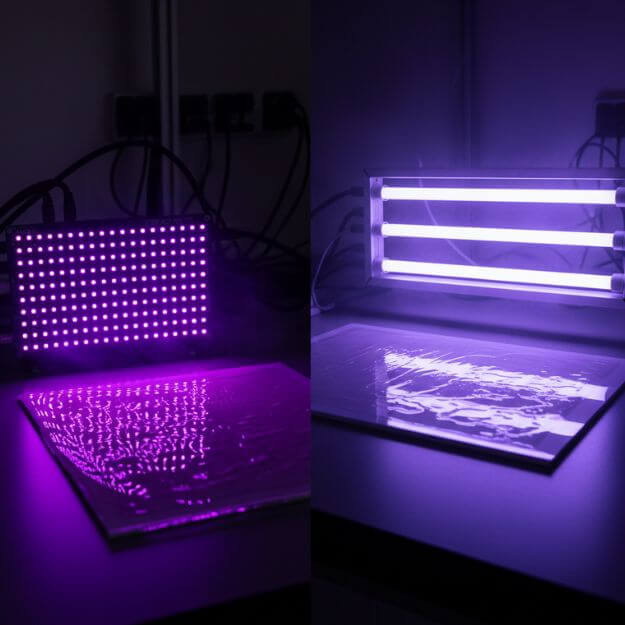

Technologie źródeł światła UV

Na rynku spotkasz trzy podstawowe technologie źródeł, a pełną ofertę znajdziesz w kategorii lamp UV. Ich różnice zdecydują o wygodzie i kosztach pracy:

• Diody LED (UV-LED): nowoczesny standard - żywotność często ponad 20 000 godzin, niska emisja ciepła (idealna dla materiałów wrażliwych na temperaturę), natychmiastowa gotowość bez czasochłonnego nagrzewania, wysoka sprawność energetyczna i emisja w bardzo wąskim paśmie, np. 365 nm lub 395 nm, co pozwala precyzyjnie dopasować lampę do kleju. Wada: trudniejsza naprawa przy uszkodzeniu pojedynczej diody.
• Świetlówki UV: tradycyjne rozwiązanie - relatywnie niska cena zakupu i dobre pokrycie większych, płaskich powierzchni. Wady: krótsza żywotność, spadek emisji UV w czasie, szerokie spektrum (mniejsza precyzja) i dłuższy czas gotowości do pracy.
• Lampy rtęciowe i metalohalogenkowe: wysokowydajne lampy wyładowcze, przez lata stanowiące podstawę przemysłowego utwardzania. Emitują bardzo szerokie spektrum o dużej mocy, ale zawierają toksyczną rtęć, mocno się nagrzewają (wymagają chłodzenia) i potrzebują długiego czasu na rozgrzanie i ponowne uruchomienie.

Komentarz technologa: Zawsze dobieramy lampę do produktu, a nie na odwrót - fotoinicjator w kleju reaguje na ściśle określoną falę. Zdecydowana większość produktów działa w zakresie 365-405 nm, a nowsze receptury zawężają go do 380-405 nm. Zakup lampy przed wyborem kleju to najczęstszy błąd, jaki obserwuję u osób zaczynających pracę z UV.

Masz wątpliwości, którą lampę lub klej UV wybrać do swojego projektu? Prześlij nam próbkę kleju, farby lub lakieru w celu bezpłatnych testów i sprawdzenia szybkości utwardzania - skontaktuj się z naszymi doradcami technicznymi, a pomożemy dobrać rozwiązanie i przeprowadzimy Cię przez cały proces.

BHP podczas pracy z lampami UV

Choć promieniowanie UV-A jest najmniej agresywnym pasmem ultrafioletu, przemysłowe źródła mają znacznie większą moc niż światło słoneczne - dlatego przestrzeganie zasad bezpieczeństwa jest bezwzględnie konieczne:

• Ochrona oczu: nigdy nie patrz bezpośrednio w źródło światła UV - nawet krótkotrwała ekspozycja może prowadzić do zapalenia spojówek, uszkodzenia rogówki czy zaćmy. Zawsze stosuj okulary ochronne z certyfikowanym filtrem UV, które blokują szkodliwe promieniowanie i przyciemniają źródło.
• Ochrona skóry: długotrwała lub powtarzająca się ekspozycja na skoncentrowane UV-A przyspiesza starzenie skóry i w skrajnych przypadkach zwiększa ryzyko nowotworów. Przy regularnej pracy zakładaj rękawice ochronne i odzież z długim rękawem.
• Wentylacja: większość nowoczesnych klejów UV to formuły bezrozpuszczalnikowe o niskiej lotności, ale podczas samej polimeryzacji mogą wydzielać się opary o chemicznym zapachu (najczęściej akrylanów). Pracuj w dobrze wentylowanym pomieszczeniu lub pod wyciągiem miejscowym.
• Ochrona dróg oddechowych: przy pracy ciągłej w słabo wentylowanych pomieszczeniach zalecam półmaskę z pochłaniaczem przeciwpárom organicznym (symbol A). Zwykła maska przeciwpyłowa nie zapewni w tym przypadku żadnej ochrony.

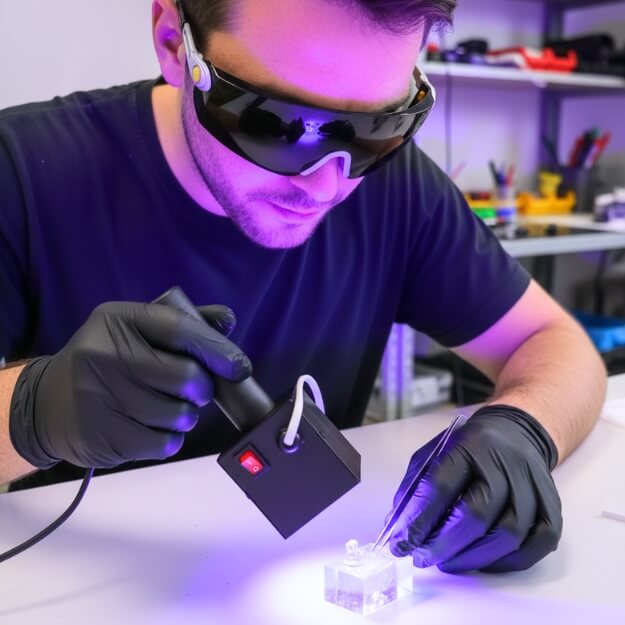

Stosowanie okularów ochronnych to jedna z najważniejszych zasad BHP podczas utwardzania.

Porównanie źródeł światła UV

Poniższe zestawienie pomaga szybko ocenić, które źródło światła UV utwardzi klej światłoutwardzalny, a które nadaje się wyłącznie do efektów fluorescencyjnych:
